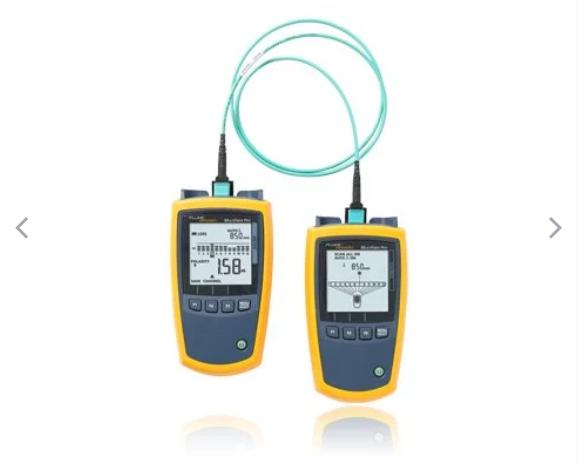

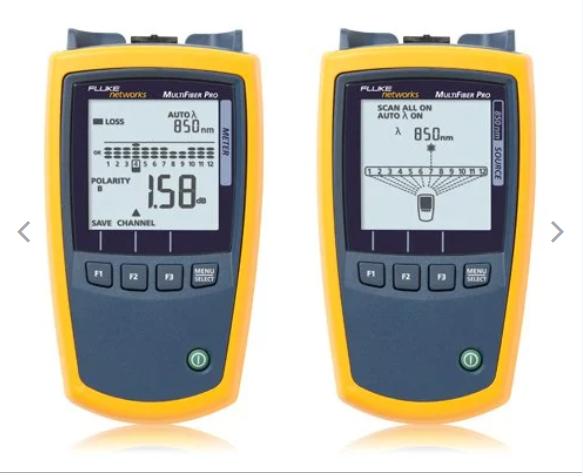

福禄克FLUKE MultiFiber™ Pro 光功率计及光纤测试工具包
产品亮点
支持单模和多模 MPO 光纤认证的 MPO 光纤测试仪

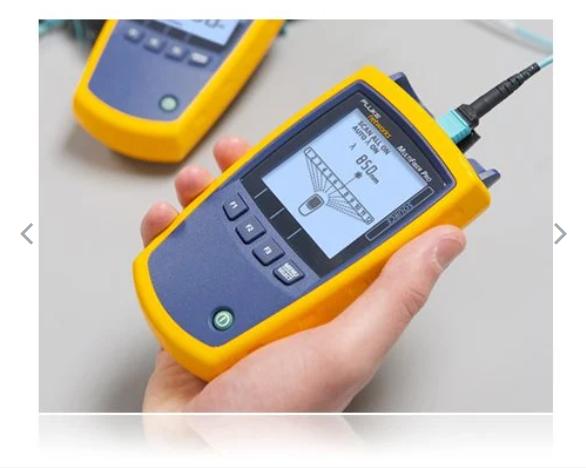

利用“扫描全部”功能自动扫描和测试 MPO 连接器中的所有光纤
支持多模和单模 MPO 光纤干线
在测试光纤干线时无需使用扇形跳线
以超小的界面显示易懂的结果
用户界面上显示所有 12 光纤
概述

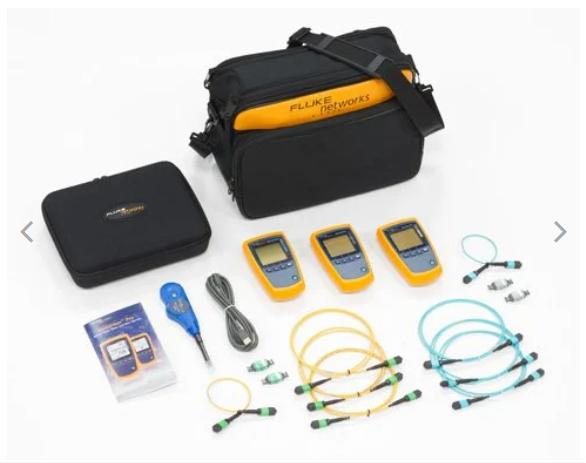

介绍 MultiFiber™ Pro 光功率计和光纤测试工具包。
MultiFiber Pro Optical Power Meter and Source 是一款无需使用扇形跳线便可测试 MPO 光纤干线的光纤测试仪。此单模和多模 MPO 光纤测试工具使极性测试问题不再复杂，并可使 MPO 卡盒更容易进行现场测试。无论是使用 10 Gbps 预端接 MPO 光纤干线，还是计划使用新一代40/100 Gbps Ethernet 性能，数据中心正在统一使用 MPO 连接器解决方案。典型的数据中心光纤安装意味着耗时、手动及不精确的 MPO 验证。MultiFiber Pro Optical Power Meter and Source 比单光纤电缆认证法的速度快 90%，因为它只对单个连接器中的 12 个光纤进行功率损耗测量和极性验证－可将测试时间从几周减少到几天。
特性

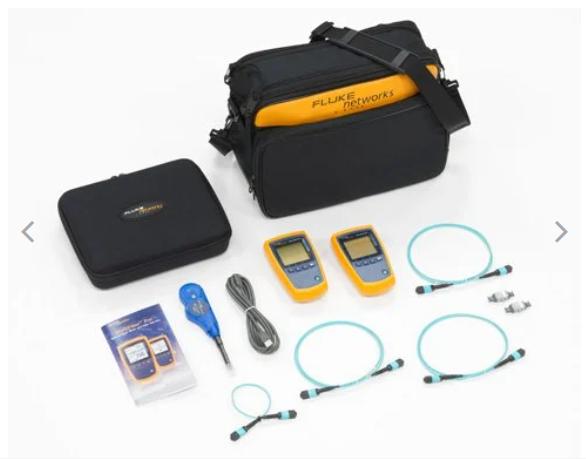

型号和配件
配件
规格
环境
工作温度
-10ºC 至 +50ºC
贮存温度
-20ºC 至 +50ºC
工作湿度
95%（10ºC 至 +35ºC）非冷凝 75%（35ºC 至 +45ºC）非冷凝 非控制 <10ºC
操作高度
4,000 米
存储高度
12,000 米
振动
随机，2 G，5 Hz 至 500 Hz
光功率计（规定在 23ºC (73ºF) 条件下使用，除非另有说明）
检测器类型
InGaAs
校准波长
850 nm、1300 nm、1310 nm、1550 nm
测量范围
0 dBm 至 -50 dBm
测试时间：
功率测量线性度
6 秒 ±0.1 dB2
功率测量的不确定性
±0.35 dB2
功率测量的可重复性
< 0.10 dB2
显示分辨率，dB 或 dBm
0.01
功率显示单位
dBm, mW, µW
用户可选的损耗极限
0.05 dB 至 50.0 dB，增量为0.05 dB ，最高可达 10.0 dB，及增量为0.1 dB，最高可达 50.0dB
自动波长检测
是
极性检测
检测 A、B、C 及 Corning Plug & Play™ 通用系统的极性
2 kHz 检测
是
记录存储
3000 个记录，每个记录一条光纤（250 12 芯光缆）
外部接口
USB 2.0，全速

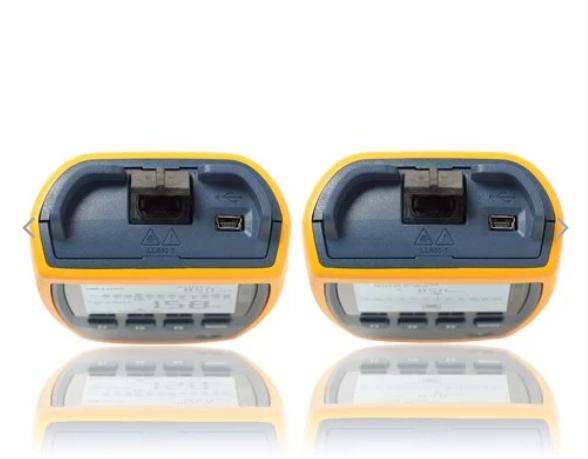

光学连接器
12 芯光纤 MPO 接口，无插脚插头。与 62.5 µm、50 µm 和单模光纤兼容。连接器有一个自动关闭的保护罩。
电源需求
2 节 AA 碱性电池
电池寿命3
30 小时（典型）
自动关闭
10、20、30 或 60 分钟（可由用户禁用）
低电量警告
电量低图标闪烁
尺寸大小
5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米）
重量
10.9 盎司 (309 g)
1. 对于 850 nm，为 0 dBm 至 -50 dBm。对于 1300、1310、1550 nm，为 -5 dBm 至 -50 dBm
2. 对于连续波的光信号。
3. 测量的功率级 ≤0 dBm。背景灯打开。电池的寿命取决于所用电池的状态和类型。Fluke Networks 推荐使用碱性电池。
4. 23°C，10 分钟预热时间之后。
5. 23°C，15 分钟预热时间之后。
6. 自动波长，全部扫描并且背景灯打开。电池的寿命取决于所用电池的状态和类型。Fluke Networks 推荐使用碱性电池。

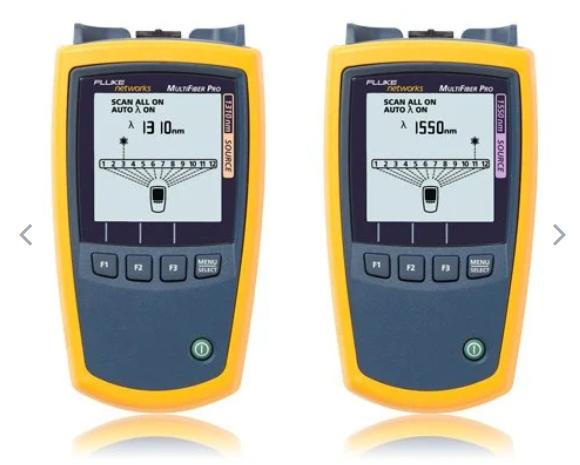

光源
发射器类型
LED
激光
激光
波长
±30 nm
1310 nm ± 20 nm
1550 nm ± 20 nm
谱宽 (FWHM)
50 nm（典型）
一般 2 nm，最大 5 nm
一般 2 nm，最大 5 nm
最小输出功率
≥ -24 dBm
≥ -1 dBm
≥ -1 dBm
功率输出稳定性
≤ ±0.1 dB 超过 8 小时4
±0.25 dB 超过 8 小时5
±0.25 dB 超过 8 小时5
激光安全性
IEC 60825-1：1 级
IEC 60825-1：1 级
IEC 60825-1：1 级
环型通量
在光源光学连接器为50/125 μm 时，符合 TIA 455-526-14B、ISO/IEC 14763-3 和 IEC 61280-4-1。
NA
NA
光学连接器
12 芯光纤 MTP/MPO 接口，无插针插头。兼容 62.5 µm 和 50 µm 光纤，仅限非 APC。连接器有一个自动关闭的保护罩。
12 芯光纤 MTP/MPO 接口，无插针插头。兼容 9 µm 光纤，仅限 APC。连接器有一个自动关闭的保护罩。
12 芯光纤 MTP/MPO 接口，无插针插头。兼容 9 µm 光纤，仅限 APC。连接器有一个自动关闭的保护罩。
4. 23°C，10 分钟预热时间之后。
5. 23°C，15 分钟预热时间之后
