福禄克FLUKE SimpliFiber® Pro 光功率计和光纤测试仪
产品亮点

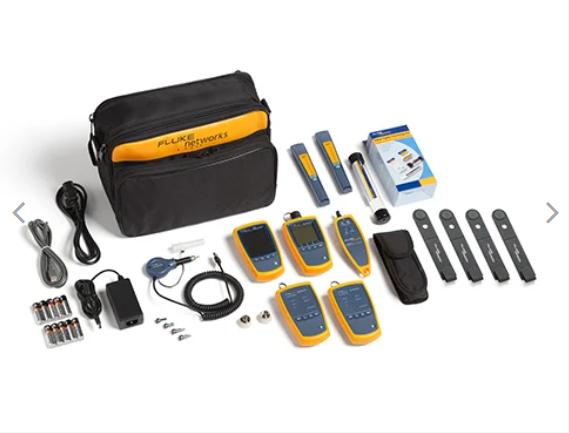

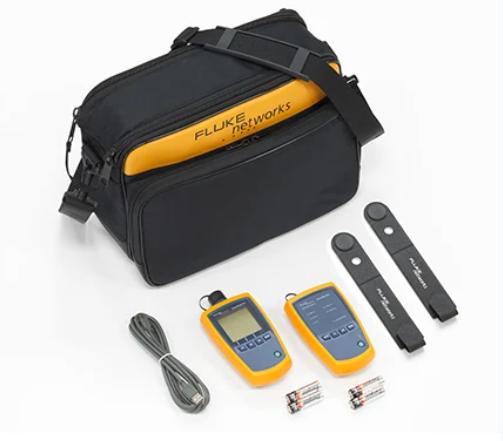

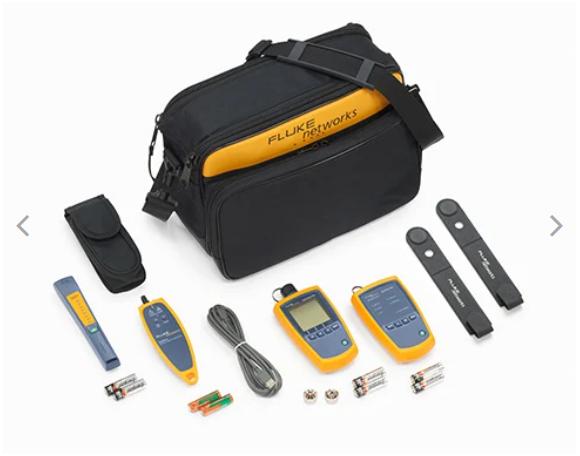

简单易用的光纤损耗测试仪,有节省时间的先进功能。在众多配置套包中被选中,具有满足您光纤损耗检测和光纤端面检测以及清洁的所有需求的全部配置。
单端口同时实现双波长测试功能可以节省一半时间并且可以在一个测试记录中保存双波长测试结果
额外增加1490 nm和1625 nm波长
当检测到活跃光纤的时候,CheckActive™ 功能会发出声音并显示一个图标,无需再进行测量
使用FindFiber™ 远程标记功能,单人即可以快速识别光纤连接或者查找光纤(尤其在配线架测非常有用),无需多个技术人员同时位于光纤的各端进行颜色组合匹配
Min/Max 功能可自动实现对间歇性功率波动进行准确跟踪
概述
当今的高带宽驻地网络对可靠光纤基础设施的信赖性很强。为了尽可能减少网络停机时间,对光纤布线的适当安装和维护尤为必要。无论是否需要基本光纤检验功能、高级故障排除和检测或记录损耗和功率测量,Fluke Networks 的 SimpliFiber® Pro 光功率计和光纤测试仪都是能满足您需要的一款光纤测试仪器。
SimpliFiber® Pro 光功率计和光纤测试仪提供光纤布线系统检验和故障诊断、损耗和功率等级测量,以及连接器端面检测和清洁所需的所有工具。除了诸如 CheckActive™、 FindFiber™ 和最小/最大功能之外,更换到流行的 SimpliFiber 系列,这些新一代的光纤损耗测试工具包具备行业先进功能,例如:双波长测试和自动波长检测。这些功能不仅技术先进,而且简单易用,可以减少测试时间,同时,SimpliFiber Pro 确实是市场上先进的一款光纤测试工具包。
特性
规格
环境规格
操作温度
-10º C 到 50º C
贮存温度
-20º C 到 50º C
工作湿度
95%(10º C 至 35º C)非冷凝 75%(35º C 至 40º C)非冷凝 非控制 <10º C
EMI、RFI 和 EMC
符合标准1
1符合相关的欧盟指令;符合相关的澳大利亚标准;通过加拿大标准协会认证;符合 21CFR.1040.10、11 和 EN60825-1,2:2007(1 级,危险等级 1)

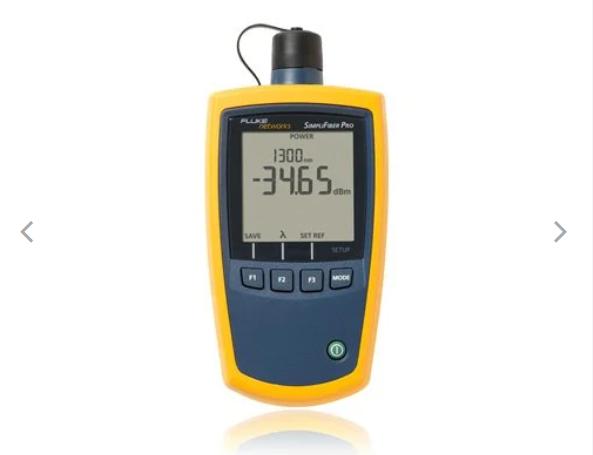

光功率计
探测器类型
InGaAs
校准波长
850 nm、1300 nm、1310 nm、1490 nm、1550 nm 和 1625 nm
测量范围
+10 到 -52 dBm (850 nm)
+10 到 -60 dBm (1300、1310、1490、1550 和 1625 nm)
功率测量线性
±0.2 dB (850 nm)1 ±0.1 dB(1300、1310、1490、1550、1625 nm)2
功率测量的不确定性3
±0.25 dB
显示分辨率,dB 或 dBm
0.01 dB
自动双倍波长切换
是
功率显示设备
dBm、mW、μW
自动波长检测
是
数据存储
1000 记录,每条记录包含多个波长
外部接口
USB, 2.0 全速
光纤连接器
可拆卸适配器、SC 适配器用作默认适配器,可选适配器包括 LC 和 ST
显示更新率
每秒读取 1 次
参考
各个波长的独立装置
FindFiber 标识检测
是
供电要求
2 AA 碱性电池
电池寿命4
> 50 小时(典型)
自动断电
10、20、30 或 60 分钟(可由用户禁用)
低电量警告
是,低电池图标闪烁
大小 (L x W x H)
6.4 英寸 x 3.2 英寸 x 1.5 英寸 (16.5 cm x 8.0.cm x 3.9 cm)
重量
11.5 盎司 (325 克)
1 850nm下,功率 0 至 -45 dBm 为 ±0.2 dB ,功率 < -45 dBm 为 ±0.25 dB
2 功率 0 至 -55 dBm 为 ±0.1dB ,功率 > 0 dBm 和 < -55 dBm 为 ±0.2 dB
3 23°C ±2°C,功率等级 -20dBm,连续波,62.5/125µm 多模波长,9/125µm 1310,1490、1550 和 1625 nm;添加 0.1 dB 用于 1625 nm,
4用于被测的功率等级 0 dBm 或以下,电池寿命取决于电池的使用条件和电池类型。Fluke Networks 推荐使用碱性电池。

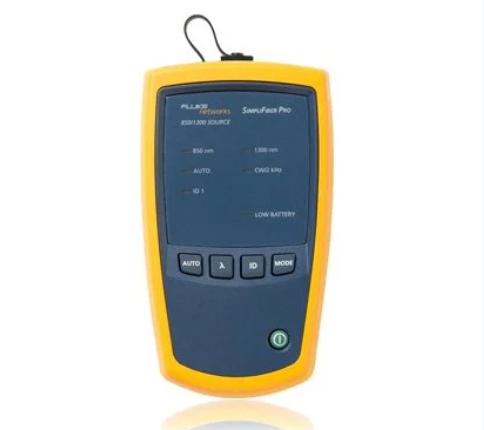

多模光源
发射器类型
LED
中心波长
850 nm、1300 nm
波长准确度
850 nm: +/- 30 nm
1300 nm: +/- 20 nm
谱宽 (FWHM)
850 nm: 50 nm(典型)
1300 nm: 135 nm(典型)
最小输出功率
850/1300 nm:³ -20 dBm
功率输出稳定性1
±0.1 dB 超过 8 小时
自动双倍波长切换
是,可以由用户启用/禁用。
光纤输出连接器
固定 SC
FindFiber 代码生成
是,标识 1 时固定。
模式
CW,2 kHz 已调制,自动波长
供电要求
2 AA 碱性电池。
电池寿命2
40 小时(典型)
自动断电
30 分钟(可由用户禁用)
低电量警告
是, LED 闪烁。
大小 (L x W x H)
5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm)
重量
1.8 盎司 (278 g)
1 23° C ± 2° C,5 分钟预热时间之后
2 在自动波长模式,电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。
单模光源
发射器类型
1310 nm/1550 nm:双 FP 激光器
1490 nm/1625 nm:双 DFB 激光器
中心波长
1310 nm: ±20 nm
1550 nm: ±30 nm
1490 nm: ±3 nm
1625 nm: ±5 nm
波长准确度
1310 nm: +/- 20 nm
1550 nm: +/- 30 nm
谱宽 (RMS)
1310 nm: 2 nm(最大)
1550 nm: 3 nm(最大)
1490 nm/1625 nm:1 nm(最大)
最小输出功率
1310/1550 nm ≥ -7dBm(典型)
1490 nm/1625 nm:≥ -3 dBm(典型)
功率输出稳定性1
±0.25 dB 超过 8 小时
自动双倍波长切换
是,可以由用户启用/禁用。
光纤连接器
固定 SC
启动条件
9/125 μm 光纤
FindFiber 代码生成
1310/1550 光源在标识 2 时固定
1490 nm/1625 nm 在标识 3 时固定。
模式
CW,2 kHz 已调制,自动波长
供电要求
2 AA 碱性电池
电池寿命2
30 小时(典型)
自动断电
30 分钟(可由用户启用或禁用)
低电量警告
LED 闪烁。
大小 (L x W x H)
5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm)
重量
9.8 盎司 (278 克)
1 23° C ± 2° C,5 分钟预热时间之后
2 在自动波长模式,电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。
FindFiber 光源规格
发射器类型
激光
光源连接器
固定 SC
FindFiber 代码生成
1 至 8。默认是 3。
通电/低电量指示
LED
供电要求
2 AA 碱性电池
电池寿命
> 80 小时(典型)
自动断电
30 分钟
低电量警告
LED 闪烁。
大小 (L x W x H)
7.1 英寸 x 1.3 英寸 x 1.0 英寸(17.9 厘米 x 3.2 厘米 x2.5 厘米)
重量
4.4 盎司 (125 g)
安全
满足 1 级 CDRH
