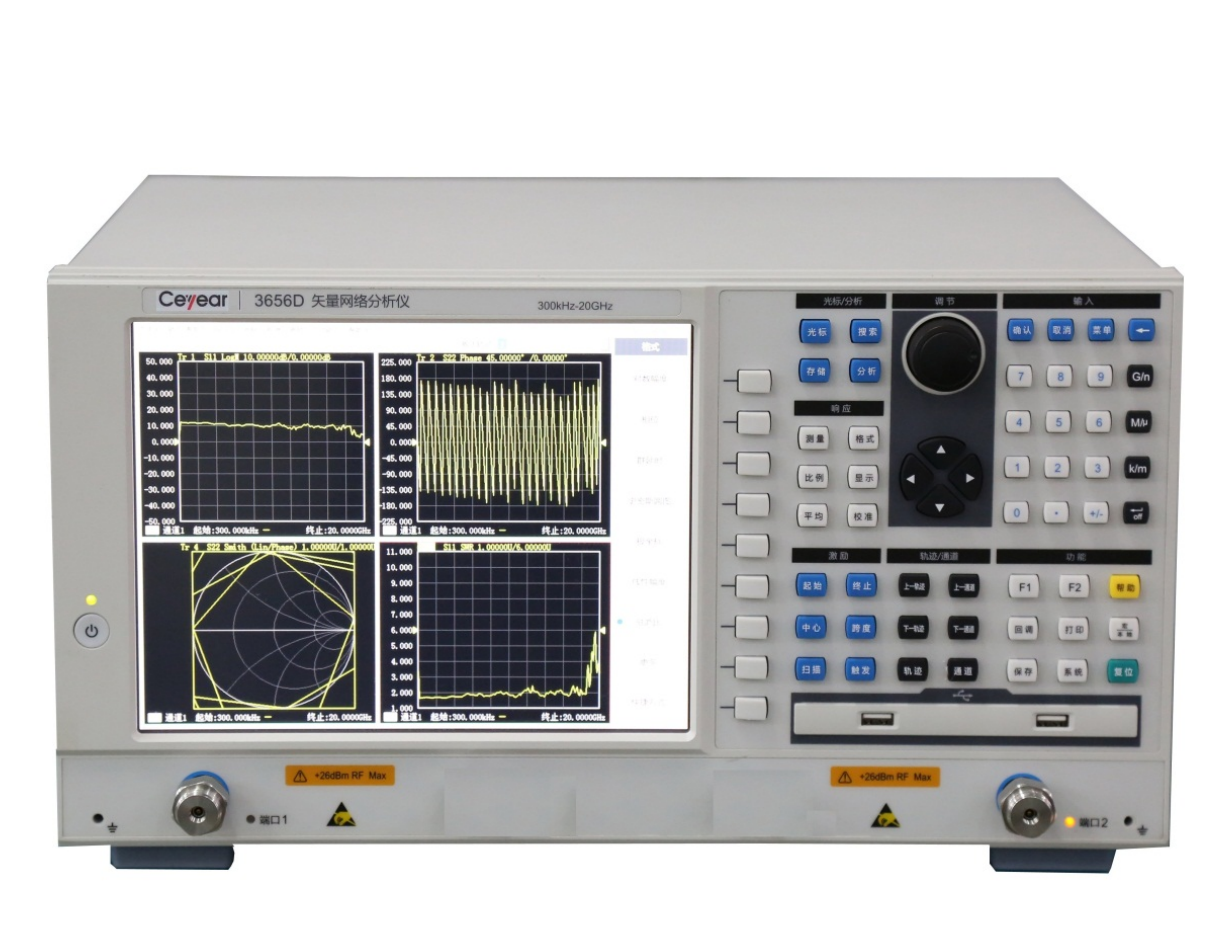

中电科41所3656A/B/D矢量网络分析仪

发布时间:2019-06-03人气:3487

产品综述

3656A/B/D矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域,可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性 能测量。该产品采用Windows操作系统;具有误差校准功能、时域功能、夹具仿真器功能;具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆 图、极坐标等多种显示格式;提供多种校准方式,包括频响、单端口、响应隔离、增强型响应、全双端口,快速SOLT校准及电校准功能;能够多通道多窗口显 示;具有USB接口、LAN网口、GPIB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性,具备高效、强大的误差修正能力。

功能特点

  • 具有高达125dB的动态范围,可对高抑制比器件进行精确测量;

  • 3656A可选75Ω测试端口阻抗选件,进行有线电视元件测量;

  • 3656A/B/D具有四端口选件,单次连接即可实现四端口网络全部16个S参数测量,并可进行平衡参数测量;注:3656A/B四端口选件为外置装置2813A

  • 极低的迹线噪声使网络分析仪具有更高的测试精度;

  • 提供多达64个独立测量通道,快速执行复杂测试方案;

  • 强大的数据分析能力,如纹波测试、带宽测试、极限测试等功能,方便用户进行合格判定,提高测试效率;

  • 标配时域分析功能;

  • 夹具仿真器能模拟科研生产的多种测量场合,快速、实时地获得相应的测量结果;

  • 具备LAN、GPIB接口,可进行远程控制及系统互联并带有四个USB接口。




大动态范围

具有高达125dB(IFBW=10Hz)的动态范围,可对高抑制比器件进行精确测量。


极低的迹线噪声

3656A/B/D具有极低的迹线噪声,将测量误差降至最低。

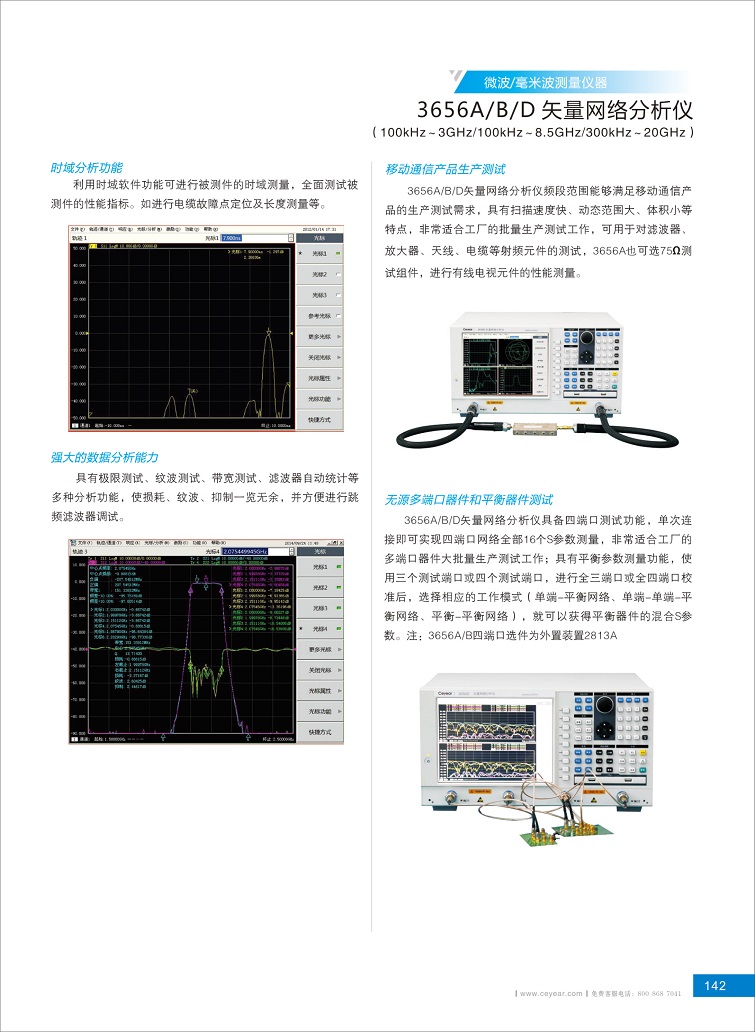

时域分析功能

利用时域软件功能可进行被测件的时域测量,全面测试被测件的性能指标。如进行电缆故障点定位及长度测量等。


强大的数据分析能力

具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能,使损耗、纹波、抑制一览无余,并方便进行跳频滤波器调试。



典型应用

移动通信产品生产测试

3656A/B矢量网络分析仪频段范围能够满足移动通信产品的生产测试需求,具有扫描速度快、动态范围大、体积小等特点,非常适合工厂的批量生产测试工作,可用于对滤波器、放大器、天线、电缆等射频元件的测试,也可选75Ω测试组件,进行有线电视元件的性能测量。


无源多端口器件和平衡器件测试

3656A/B矢量网络分析仪与2813A S参数测试装置组建的四端口矢量网络分析仪,单次连接即可实现四端口网络全部16个S参数测量,非常适合工厂的多端口器件大批量生产测试工作;具有平衡参数测量功能,使用三个测试端口或四个测试端口,进行全三端口或全四端口校准后,选择相应的工作模式(单端-平衡网络、单端-单端-平衡网络、平衡-平衡网络),就可以获得平衡器件的混合S参数。

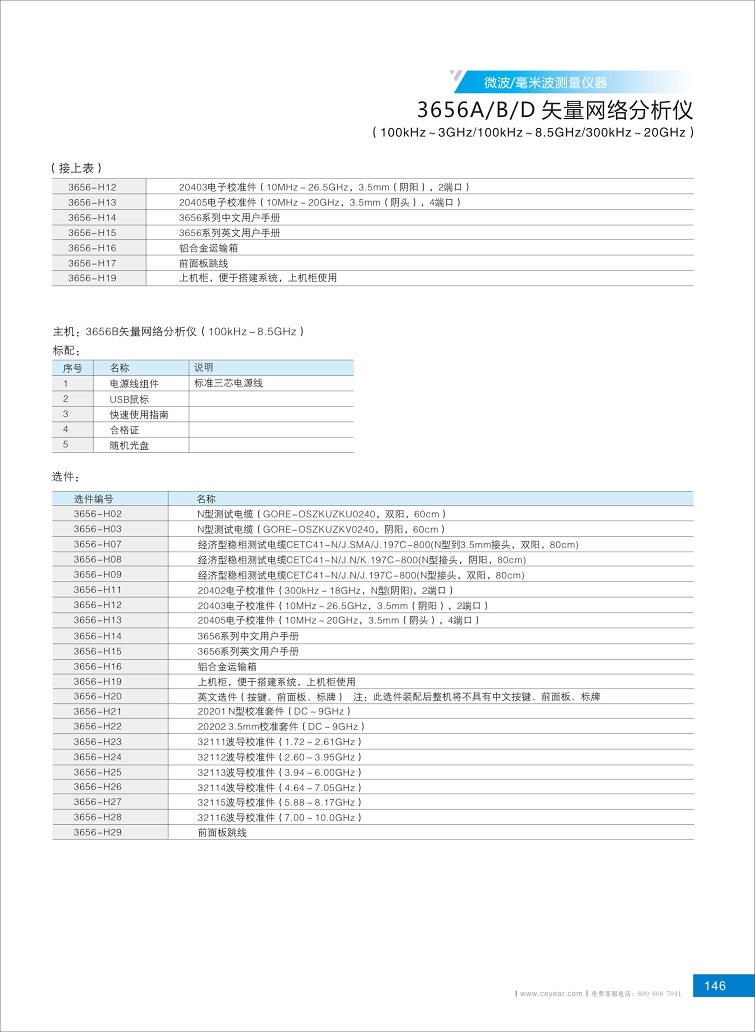

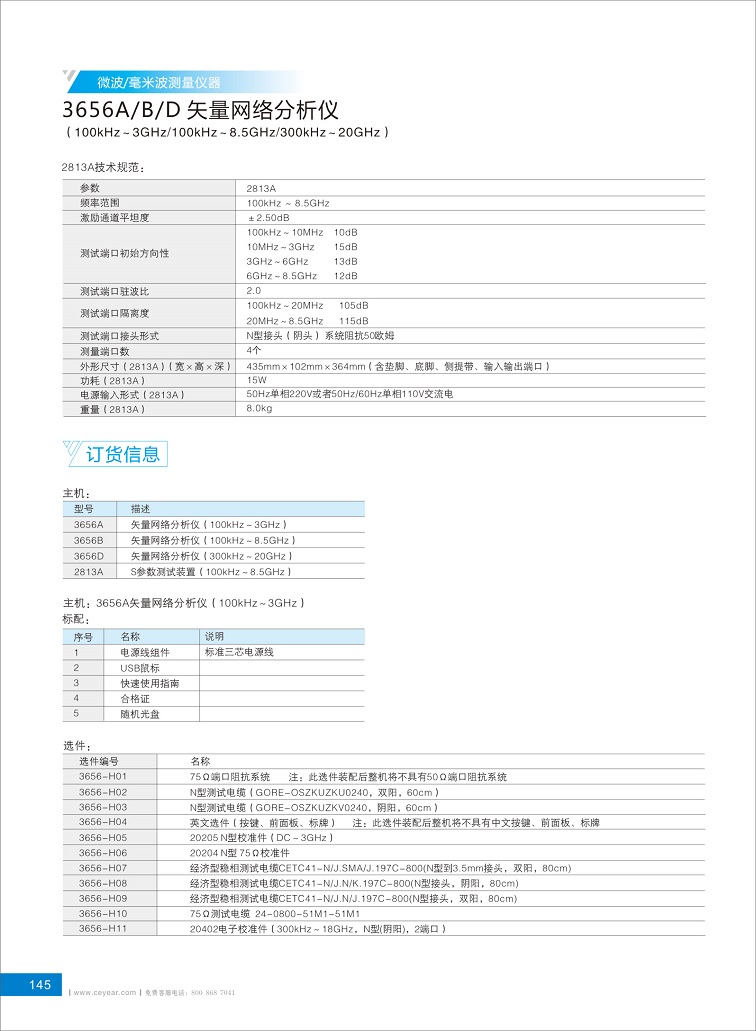

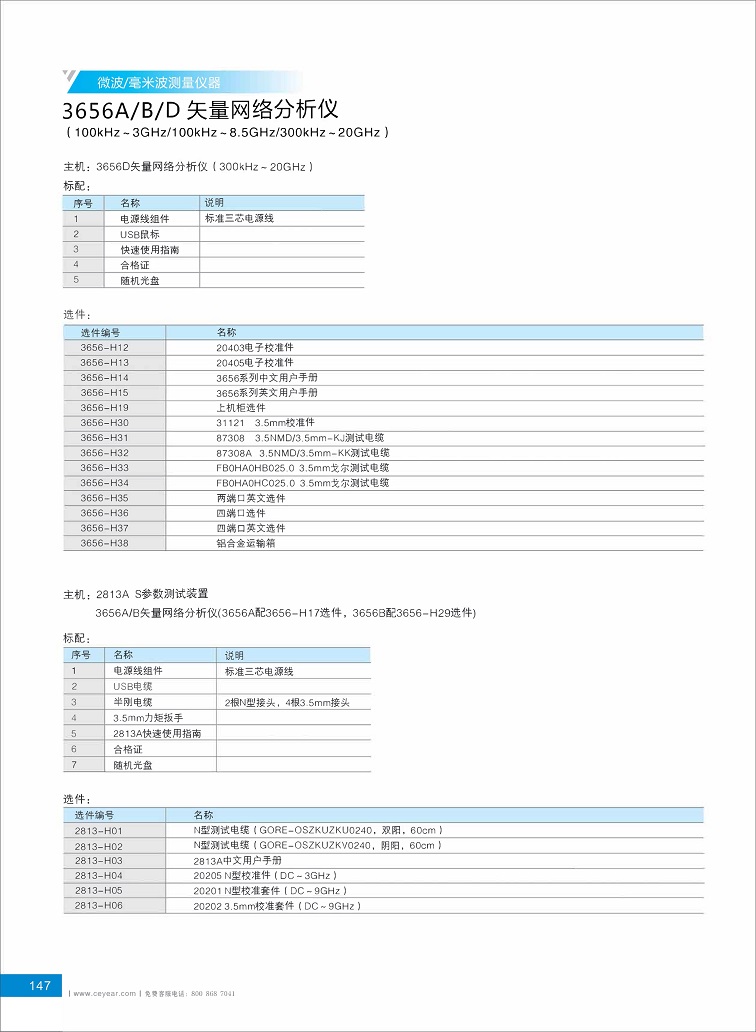

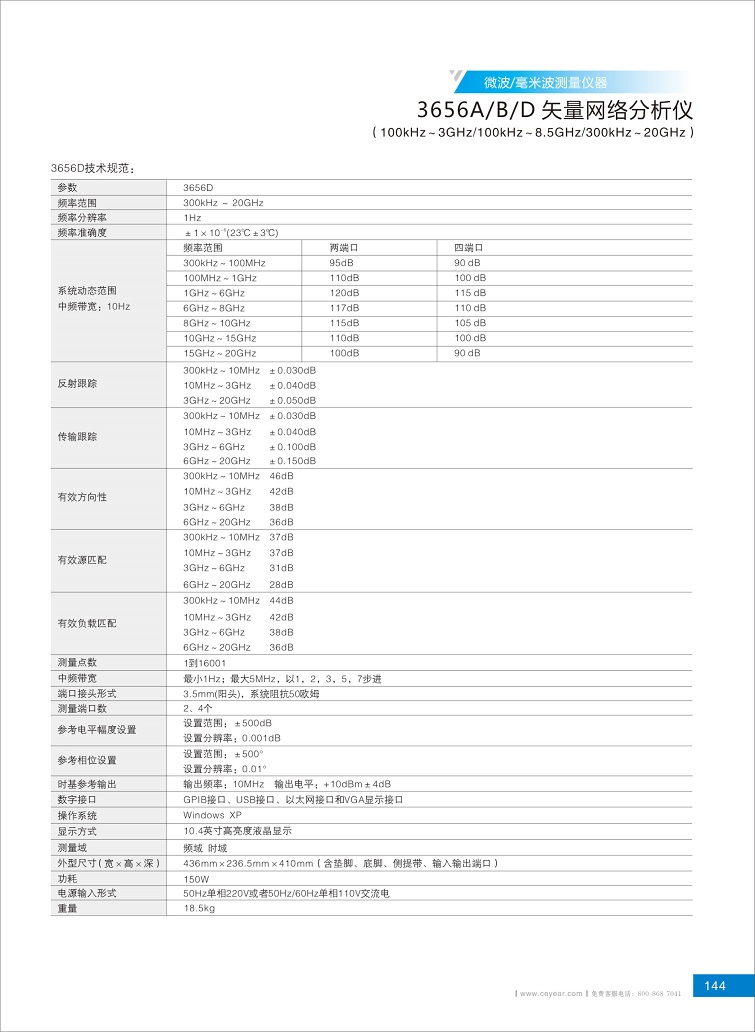

3656系列矢量网络分析仪选购指南2019-1 - 副本 (2).jpg3656系列矢量网络分析仪选购指南2019-2 - 副本 (2).jpg3656系列矢量网络分析仪选购指南2019-3 - 副本 (2).jpg3656系列矢量网络分析仪选购指南2019-4 - 副本 (2).jpg3656系列矢量网络分析仪选购指南2019-5 - 副本 (2).jpg3656系列矢量网络分析仪选购指南2019-6 - 副本 (2).jpg
