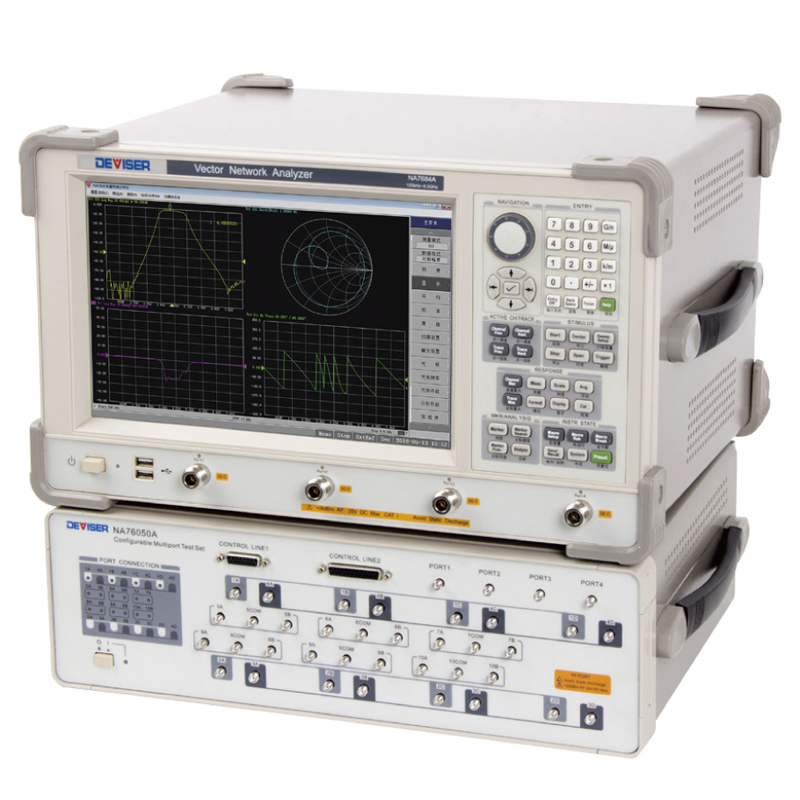

TelcomWay NA7600系列（100kHz-8.5GHz）矢量网络分析仪多端口测试仪

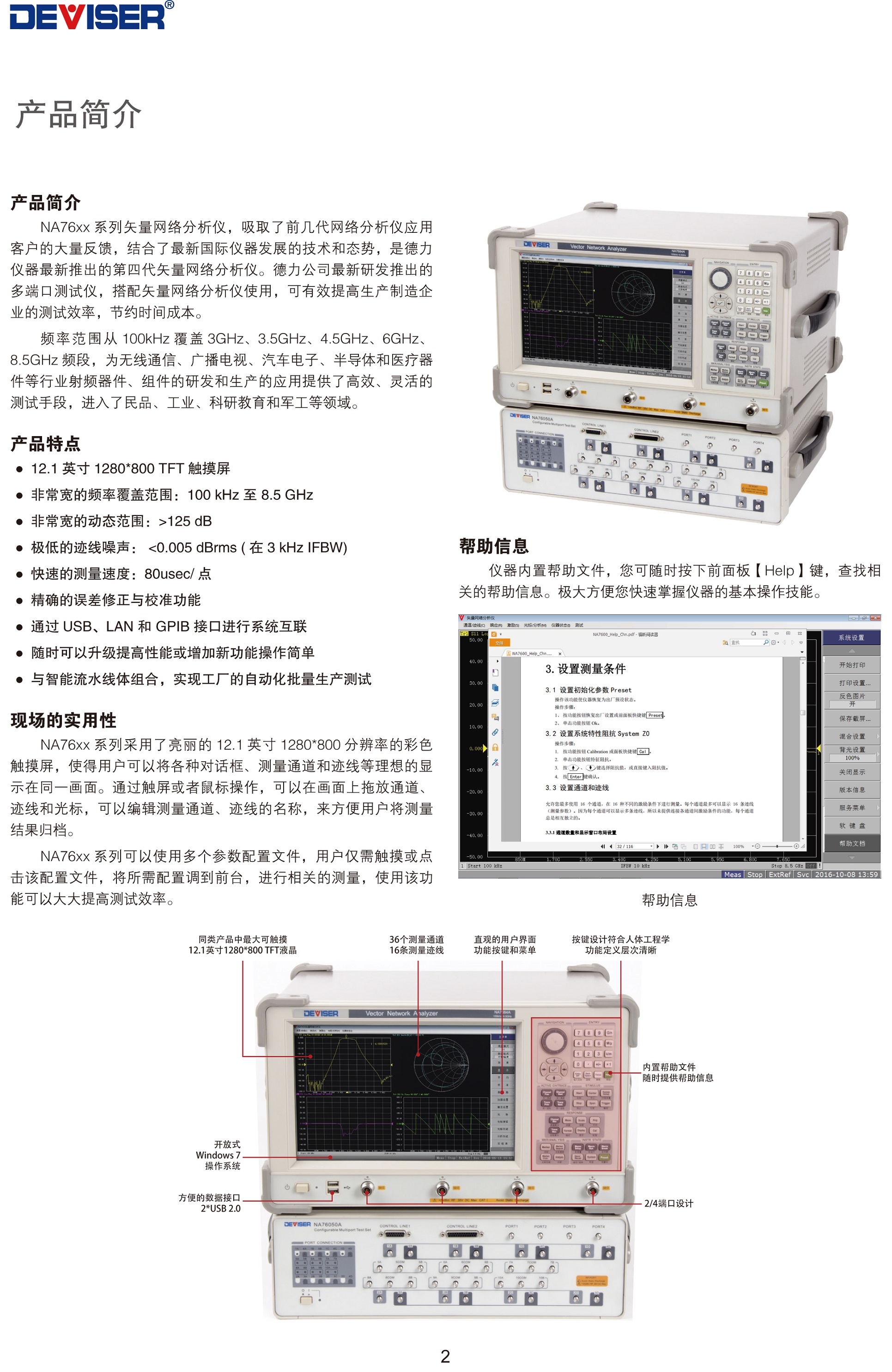

产品简介

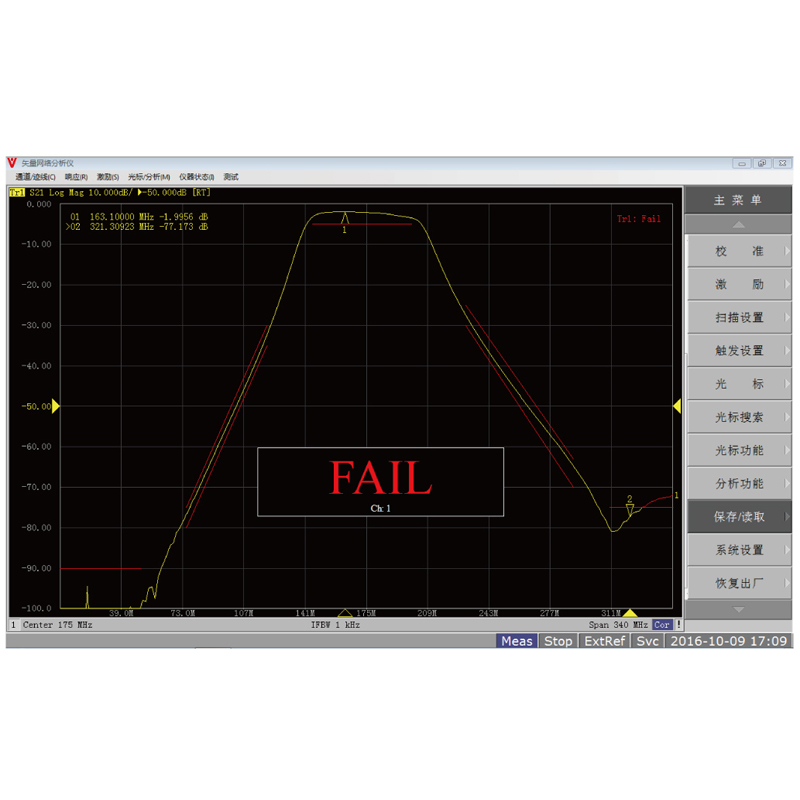

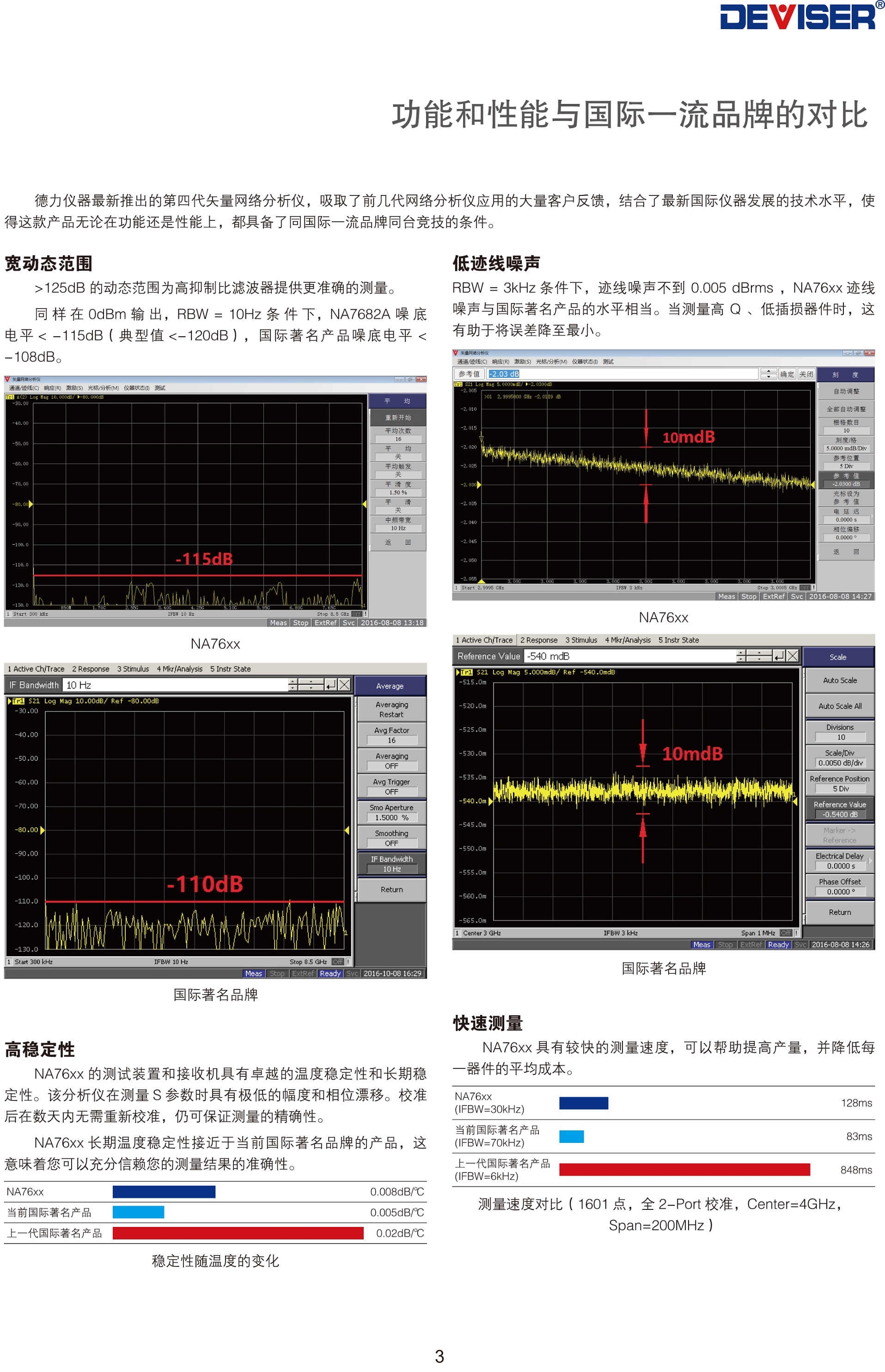

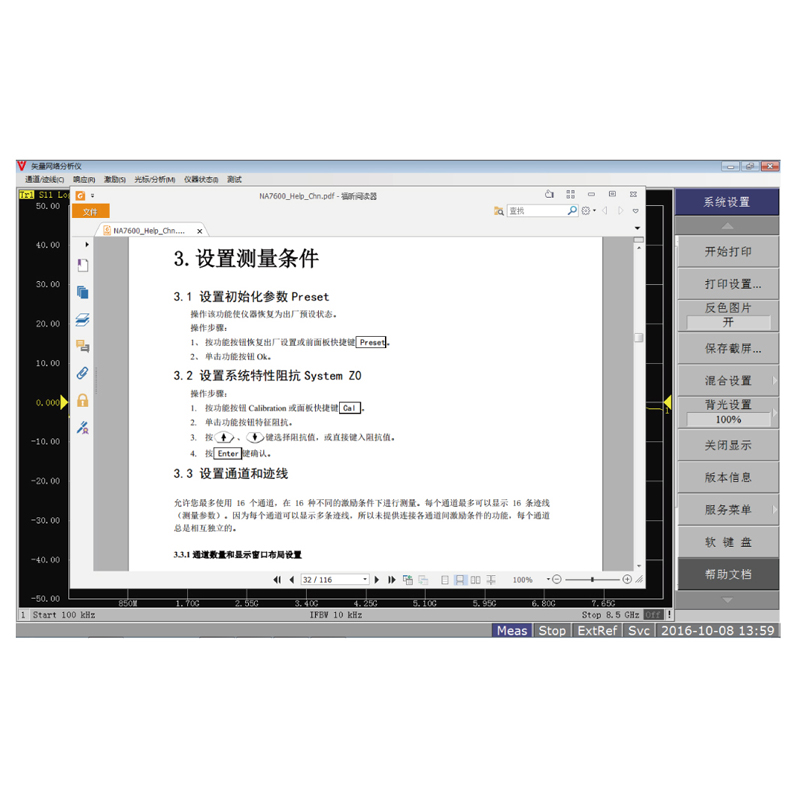

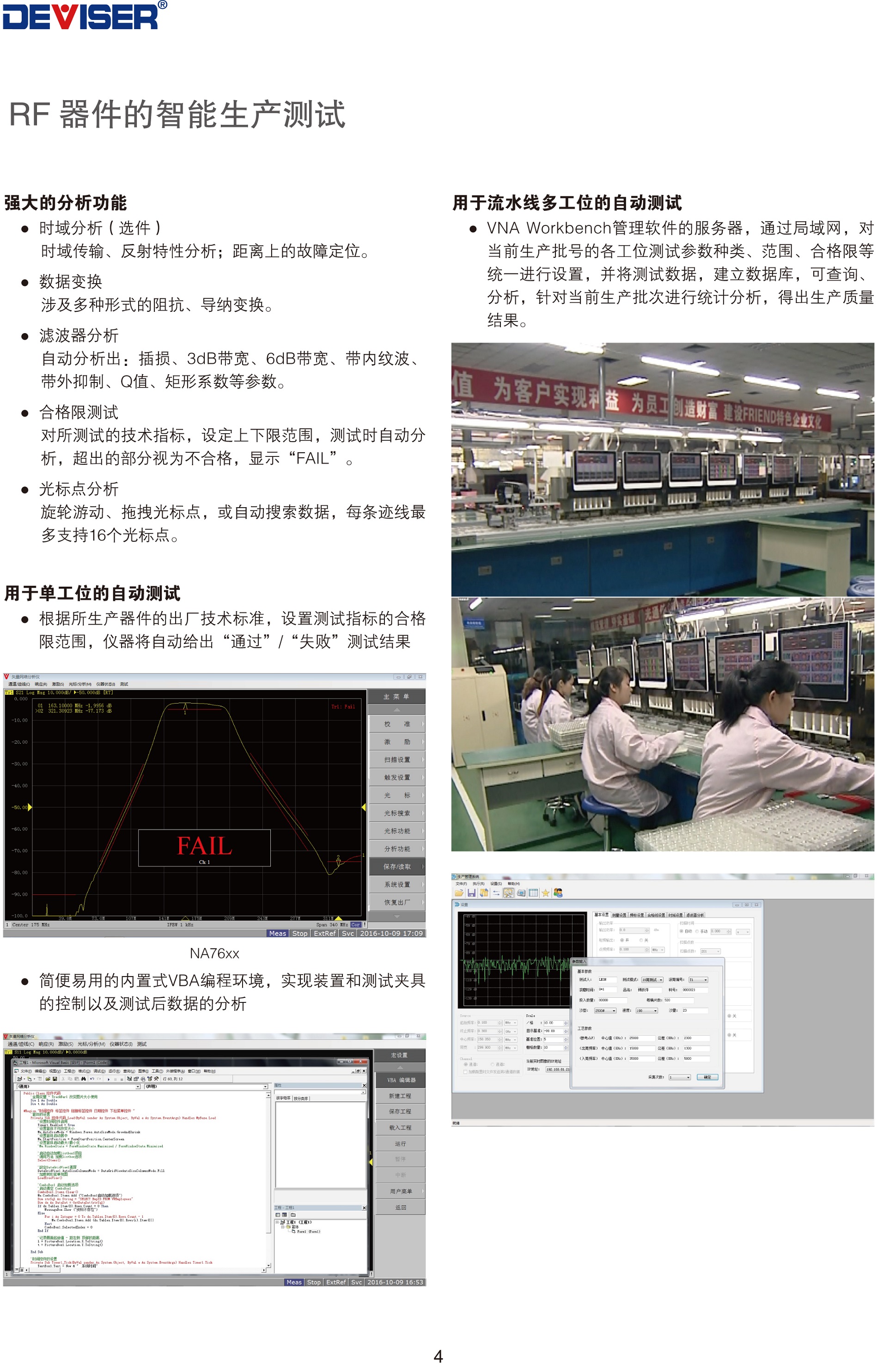

NA7600 系列矢量网络分析仪，吸取了前几代网络分析仪应用客户的大量反馈，采用更合理的面板布局，是德力仪器推出的新一代矢量网络分析仪产品。此系列仪器结合德力多端口测试仪产品，可为生产制造企业提高测试效率，节约时间成本。频率范围从 100kHz 覆盖 3GHz、3.5GHz、4.5GHz、6GHz、8.5GHz 频段，为无线通信、广播电视、汽车电子、半导体和医疗器件等行业射频器件、组件的研发和生产的应用提供了高效、灵活的测试手段，进入了民品、工业、科研教育和军工等领域。随着 5G 通信的快速商用，NA7600 能够针对 5G 通信链路中关键器件：滤波器、放大器、隔离器、天线、馈线等进行快速的功能性能测试，加速产业推进。例如，在 5G 通信中的滤波器测试中，NA7600 针对大动态范围滤波器高效测试解决方案从三个维度进行了保障：125dB 宽动态范围保障测试能力，快速的测量速度保障测试效率，精确的误差修正与校准功能保障测试精度。测试中综合使用NA7600 的极限测试、纹波测试、带宽测试等可以快速、精确的测量并降低测试成本。

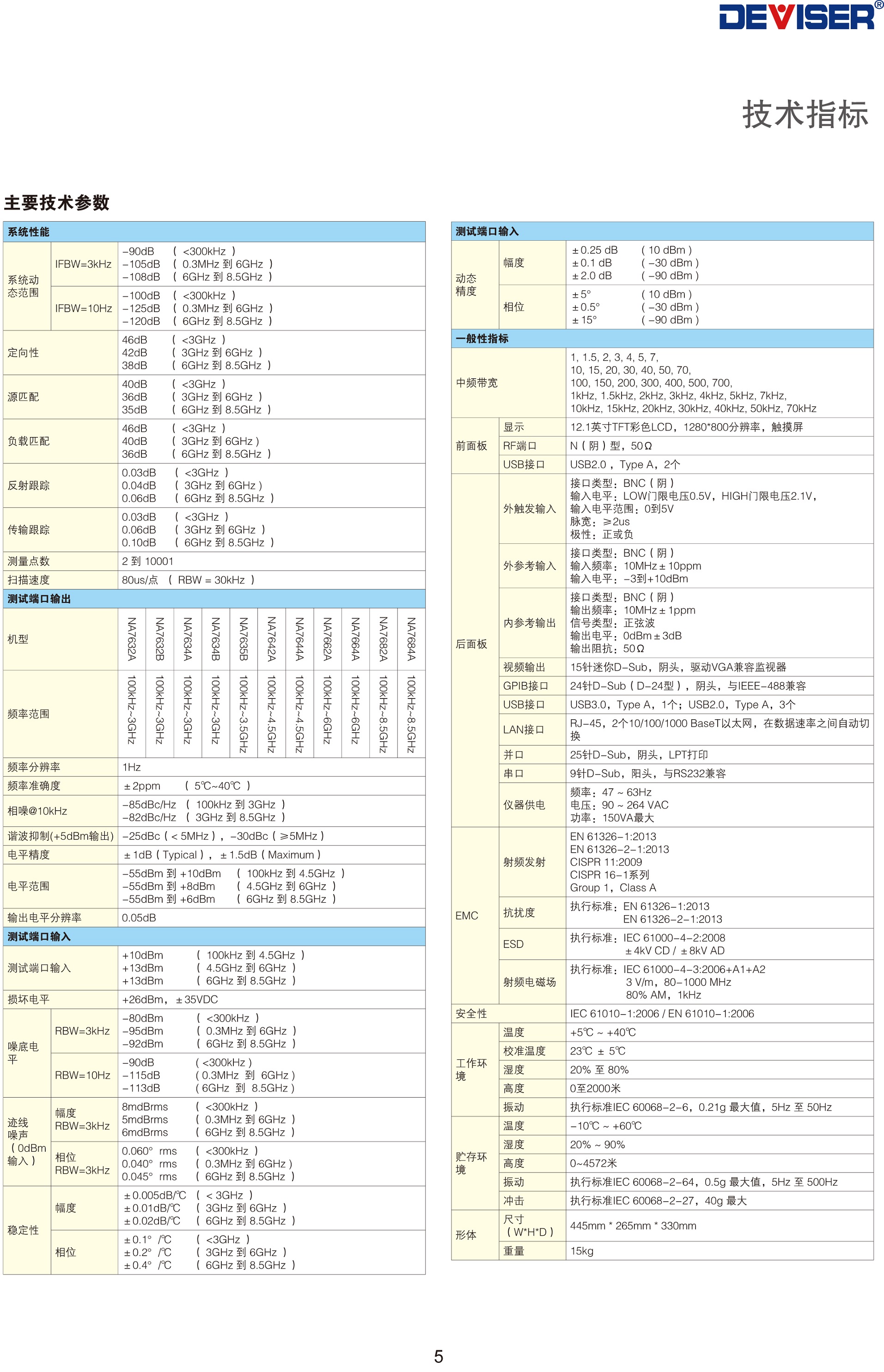

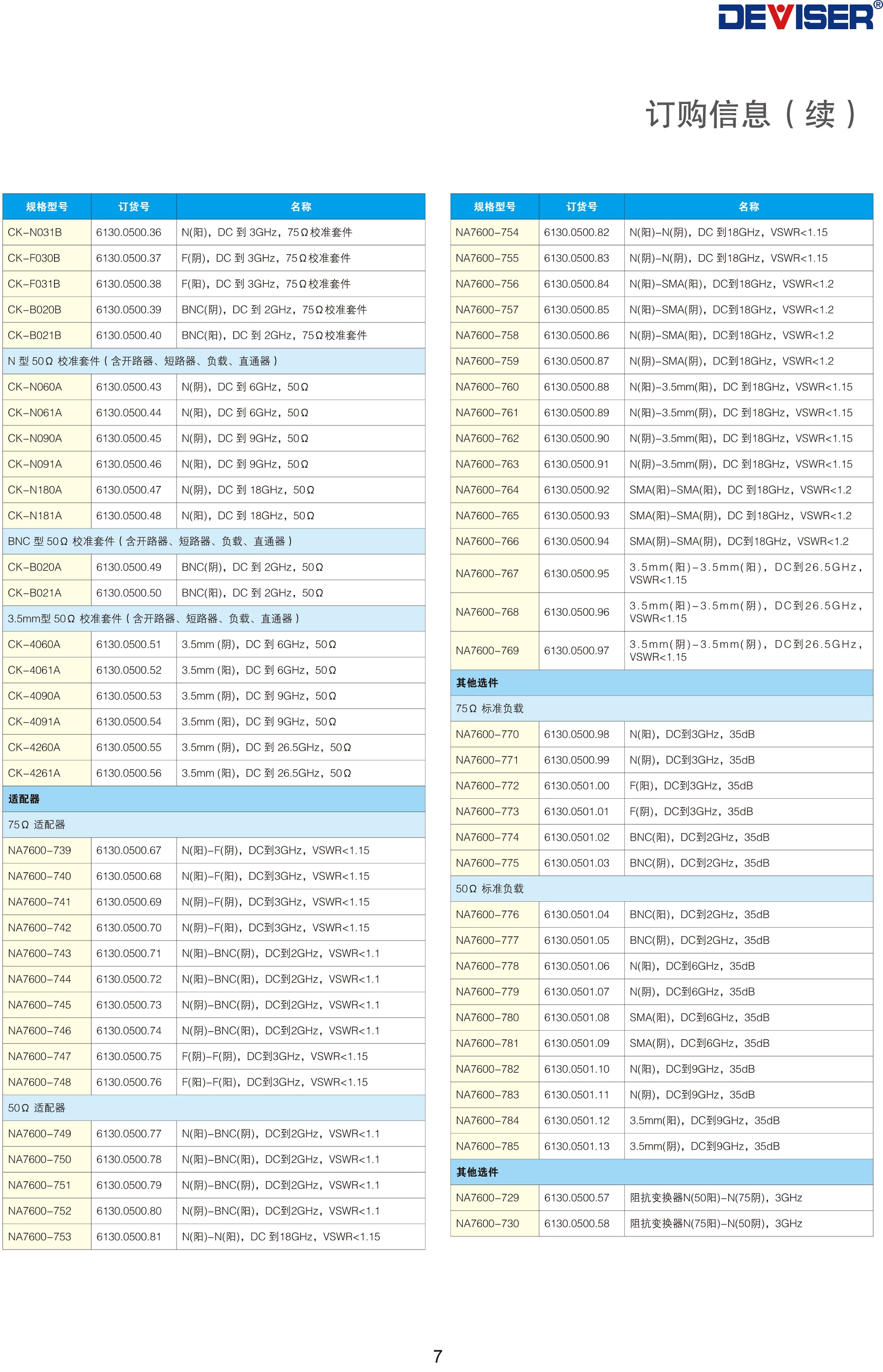

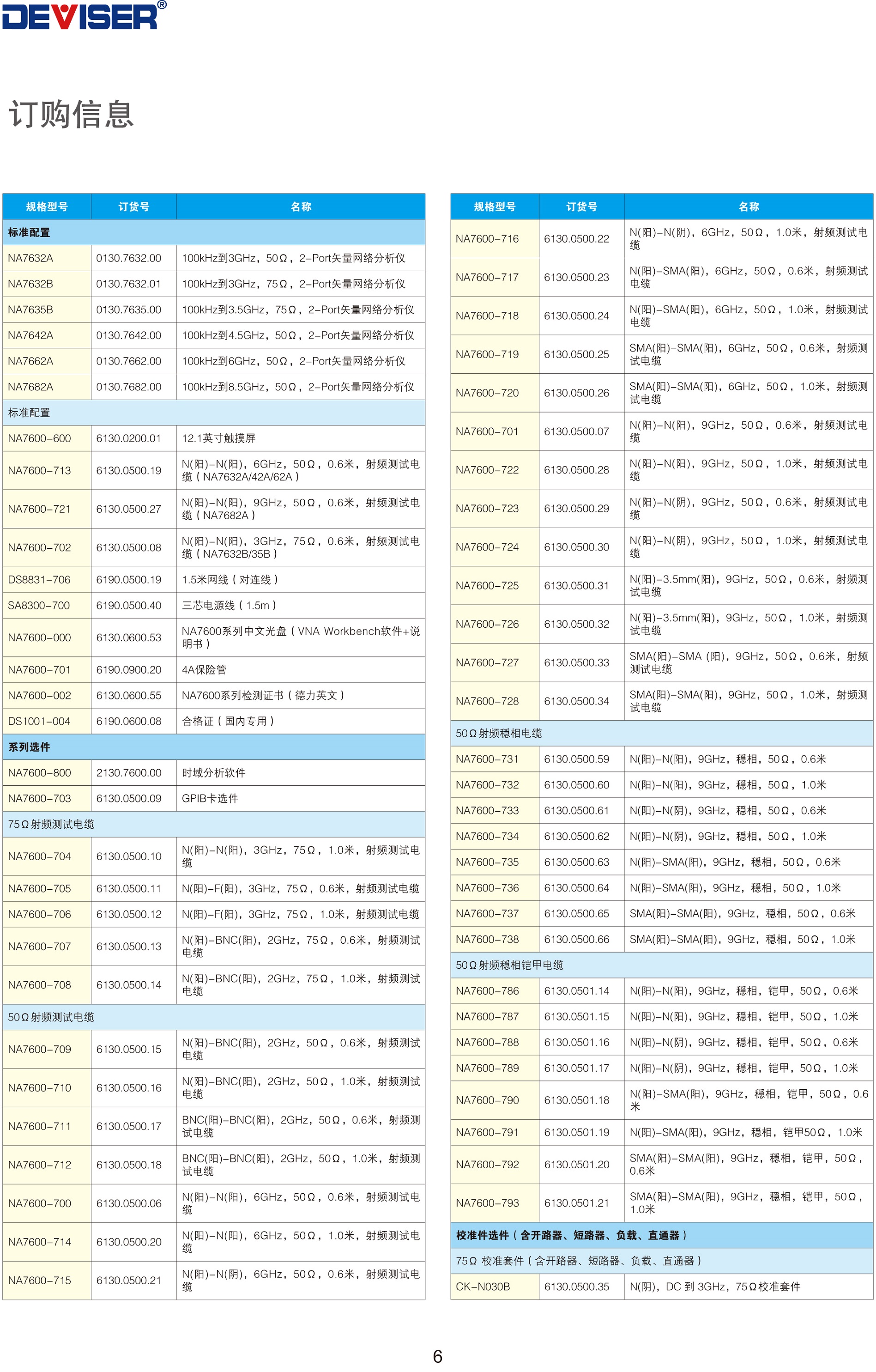

NA7600系列主要技术指标

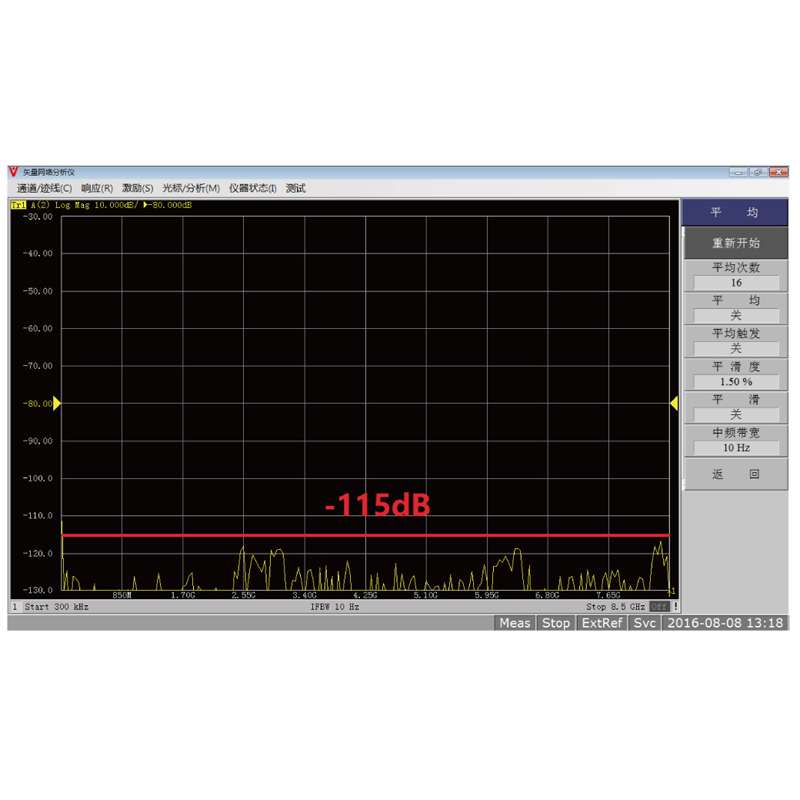

| 动态范围 | ||||
RBW=10Hz | -100dBm （ <300kHz ） -128dBm （ 0.3MHz 到 6GHz ） -120dBm （ 6GHz 到 8.5GHz ） | |||
RBW=10Hz （4-Port） |
| |||
| 定向性 | 46dB （ <3GHz ） | |||
| 源匹配 | 40dB （ <3GHz ） 36dB （ 3GHz ~ 6GHz ） 35dB （ 6GHz ~ 8.5GHz ） | |||
| 负载匹配 | 46dB （ <3GHz ） 40dB （ 3GHz ~ 6GHz ) 36dB （ 6GHz ~ 8.5GHz ） | |||
| 反射跟踪 | 0.03dB （ <3GHz ） 0.04dB （ 3GHz ~ 6GHz ) 0.06dB （ 6GHz ~ 8.5GHz ） | |||
| 传输跟踪 | 0.03dB （ <3GHz ） 0.04dB （ 3GHz ~ 6GHz ) 0.06dB （ 6GHz ~ 8.5GHz ） | |||
| 测量点数 | 2 ~ 10001 | |||
| 扫描速度 | 80us/点 （ RBW = 30kHz ） | |||
| 测试端口输出 | ||||
| 频率分辨率 | 1Hz | |||
| 频率准确度 | ±2ppm （ 5℃ ~ 40℃ ） | |||
| 相噪@10kHz | -85dBc/Hz （ 100kHz ~ 3GHz ） -82dBc/Hz （ 3GHz ~ 8.5GHz ） | |||
谐波抑制 | -25dBc（< 5MHz），-30dBc（≥5MHz） | |||
| 电平精度 | ±1dB（Typical），±1.5dB（Maximum） | |||
| 电平范围 | -55dBm ~ +10dBm （ 100kHz ~ 4.5GHz ） -55dBm ~ +8dBm （ 4.5GHz ~ 6GHz ） -55dBm ~ +6dBm （ 6GHz ~ 8.5GHz ） | |||
输出电平分辨率 | 0.05dB | |||
| 测试端口输入 | ||||
| 测试端口输入 | +10dBm （ 100kHz ~ 4.5GHz ） +13dBm （ 4.5GHz ~ 6GHz ） +13dBm （ 6GHz ~ 8.5GHz ） | |||
| 损坏电平 | +26dBm，±35VDC | |||
| 噪底电平 | ||||
RBW=10Hz （2-Port） | -80dBm （ <300kHz ） -95dBm （ 0.3MHz ~ 6GHz ） -92dBm （ 6GHz ~ 8.5GHz ） | |||
RBW=10Hz （4-Port） | -90dB （<300kHz） -115dB （0.3MHz ~ 6GHz） -113dB （6GHz ~ 8.5GHz） | |||

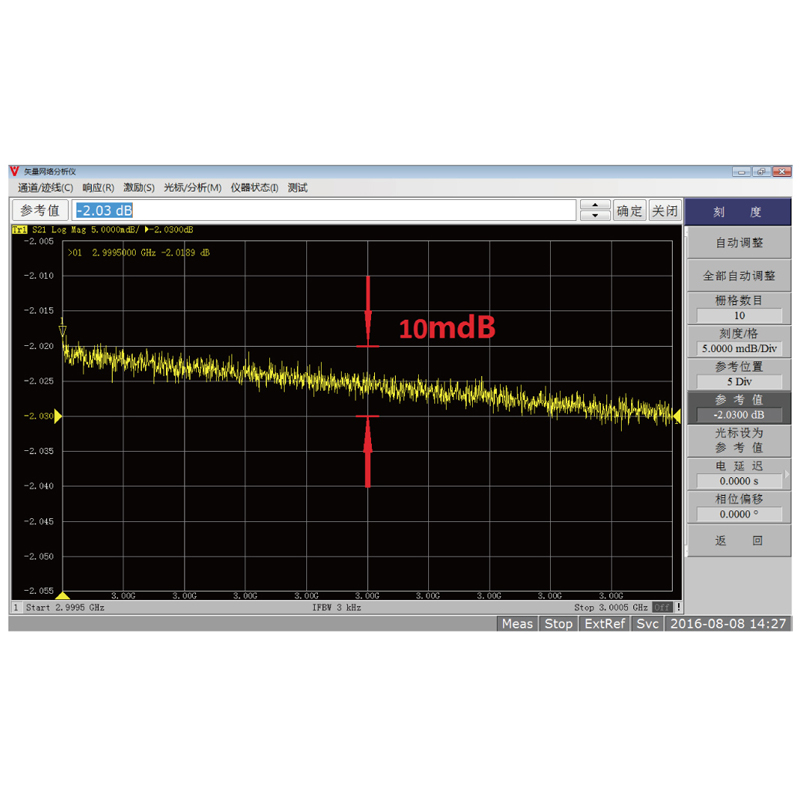

| 迹线噪声（0dBm输入） | ||||
幅度 RBW=3kHz | 8mdBrms （ <300kHz ） 5mdBrms （ 0.3MHz ~ 6GHz ） 6mdBrms （ 6GHz ~ 8.5GHz ） | |||
相位 RBW=3kHz | 0.060°rms （ <300kHz ） 0.040°rms （ 0.3MHz ~ 6GHz ) 0.045°rms （ 6GHz ~ 8.5GHz ） | |||
| 稳定性 | ||||
| 幅度 | ±0.005dB/℃ （ < 3GHz ） ±0.01dB/℃ （ 3GHz ~ 6GHz ） ±0.02dB/℃ （ 6GHz ~ 8.5GHz ） | |||
| 相位 | ±0.1°/℃ （ <3GHz ） ±0.2°/℃ （ 3GHz ~ 6GHz ） ±0.4°/℃ （ 6GHz ~ 8.5GHz ） | |||
| 动态精度 | ||||
| 幅度 | ±0.25 dB （10 dBm） ±0.1 dB （-30 dBm） ±2.0 dB （-90 dBm | |||
| 相位 | ±5° （10 dBm） ±0.5° （-30 dBm） ±15° （-90 dBm） | |||
| 一般性指标 | ||||
| 中频带宽 | 1, 1.5, 2, 3, 4, 5, 7, 10, 15, 20, 30, 40, 50, 70, 100, 150, 200, 300, 400, 500, 700, 1kHz, 1.5kHz, 2kHz, 3kHz, 4kHz, 5kHz, 7kHz, 10kHz, 15kHz, 20kHz, 30kHz, 40kHz, 50kHz, 70kHz | |||

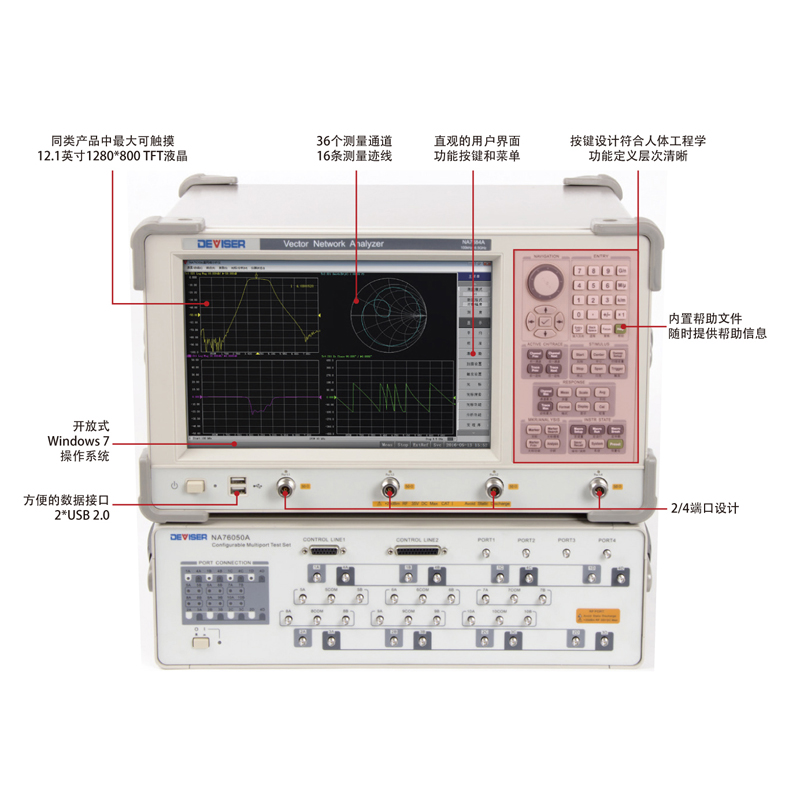

| 前面板 | ||||
| 显示 | 12.1英寸TFT彩色LCD，1280*800分辨率，触摸屏 | |||
| RF端口 | N（阴）型，50Ω | |||
| USB接口 | USB2.0 ，Type A，2个 | |||
| 后面板 | ||||
| 外触发输入 | 接口类型：BNC（阴） 输入电平：LOW门限电压0.5V，HIGH门限电压2.1V， 输入电平范围：0 ~ 5V 脉宽：≥2us 极性：正或负 | |||
| 外参考输入 | 接口类型：BNC（阴） 输入频率：10MHz±10ppm 输入电平：-3 ~ +10dBm | |||
| 内参考输出 | 接口类型：BNC（阴） 输出频率：10MHz±1ppm 信号类型：正弦波 输出电平：0dBm±3dB 输出阻抗：50Ω | |||
| 视频输出 | 15针迷你D-Sub，阴头，驱动VGA兼容监视器 | |||
| GPIB接口 | 24针D-Sub（D-24型），阴头，与IEEE-488兼容 | |||
| USB接口 | USB3.0，Type A，1个；USB2.0，Type A，3个 | |||
| LAN接口 | RJ-45，2个10/100/1000 BaseT以太网，在数据速率之间 自动切换 | |||
| 并口 | 25针D-Sub，阴头，LPT打印 | |||
| 串口 | 9针D-Sub，阳头，与RS232兼容 | |||
| 仪器供电 | 频率：47 ~ 63Hz 电压：90 ~ 264 VAC 功率：150VA最大 | |||
| EMC | ||||
| 射频发射 | EN 61326-1:2013 EN 61326-2-1:2013 CISPR 11:2009 CISPR 16-1系列 Group 1，Class A | |||
| 抗扰度 | 执行标准： EN 61326-2-1:2013 | |||
| ESD | 执行标准： | |||
| 射频电磁场 | 执行标准： 3 V/m，80-1000 MHz 80% AM，1kHz | |||
| 安全性 | IEC 61010-1:2006 / EN 61010-1:2006 | |||
| 工作环境 | ||||
| 温度 | +5℃ ~ +40℃ | |||
| 校准温度 | 23℃ ± 5℃ | |||
| 湿度 | 20% ~ 80% | |||
| 高度 | 0至2000米 | |||
| 振动 | 执行标准IEC 60068-2-6，0.21g 最大值，5Hz 至 50Hz | |||
| 贮存环境 | ||||
| 温度 | -10℃ ~ +60℃ | |||
| 湿度 | 20% ~ 90% | |||
| 高度 | 0~4572米 | |||
| 振动 | 执行标准IEC 60068-2-64，0.5g 最大值，5Hz ~ 500Hz | |||
| 冲击 | 执行标准IEC 60068-2-27，40g 最大 | |||
| 形体 | ||||
尺寸（W*H*D） | 445mm * 265mm * 330mm | |||
| 重量 | 11kg（两端口），15kg（四端口） | |||
