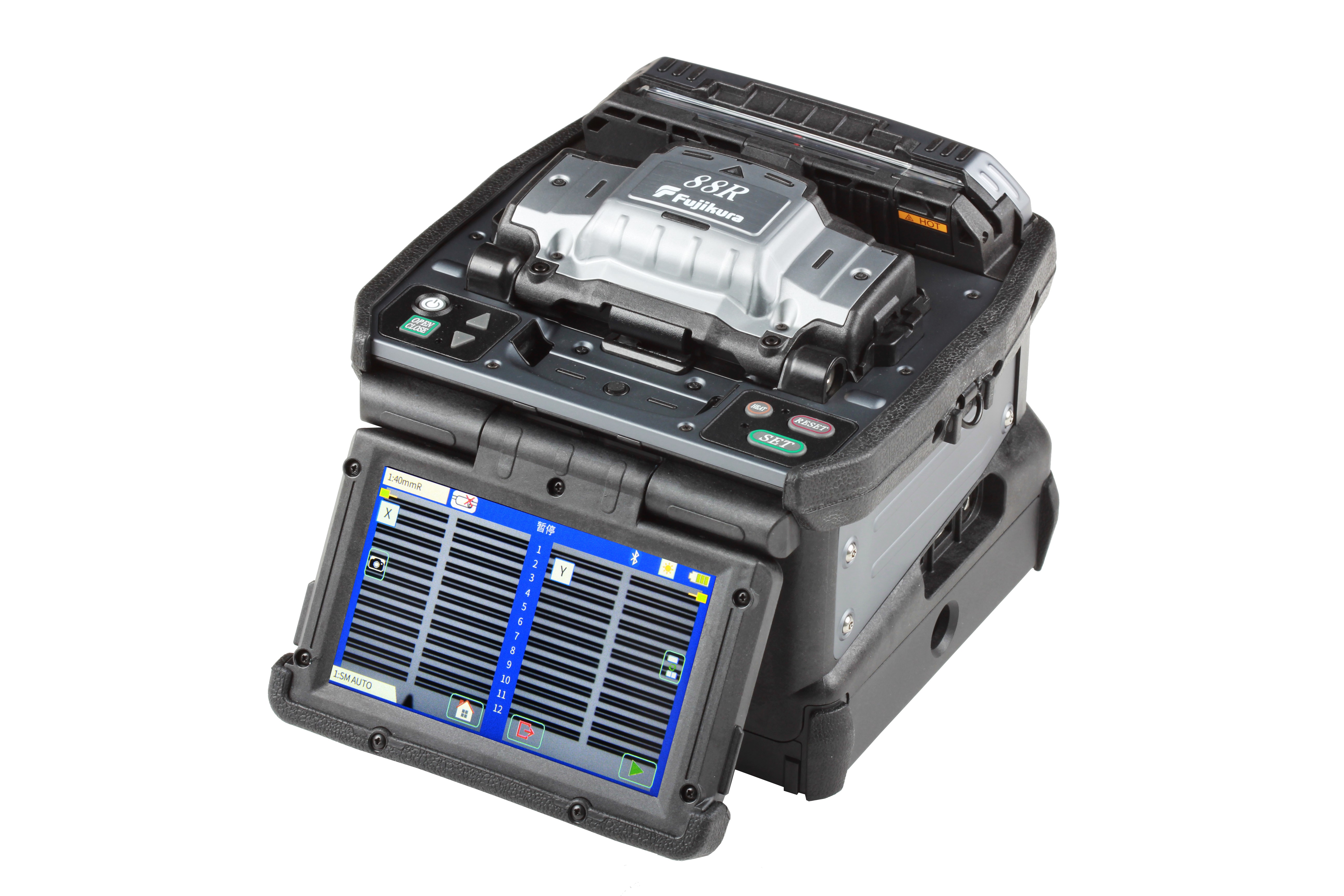

Fujikura 88R12带状光纤熔接机
产品介绍
藤仓研发以及生产熔接机的历史已经超过30年，其设计处于业界的领先地位，也被公认为世界上熔接机行业的领导者。
88R12带状光纤熔接机配备有最多能够应对12芯光纤的大范围加热区域，在电极棒之间能够均匀地融化光纤并且通过分析电弧的亮度，来实时控制放电的强度。带状光纤熔接机虽然不具备纤芯对准能力， 但是藤仓通过分析利用放电过程中光纤表面的张力作用，来有效减小光纤偏移所带来的影响。
88R12带状光纤熔接机标配有一副备用的12芯光纤V型槽，且安装了备用的电极棒。备用V型槽可以在施工现场进行更换，大大缩减了由于现场维护保养所浪费的时间，进一步提升了工作效率。
在不断创新的同时，88R12熔接机也实现了操作功能的人性化，自动化的防风盖和加热器能够帮助操作人员使用最少的手动操作步骤来完成整个熔接流程。加热器表面的构造便于定位和放置热缩管，能够将热缩管的中心与加热器的中心对准。
88R12熔接机配备有藤仓首创的智能刀片管理技术，可以同时和两把CT50切割刀及一把RS02/03带状光纤热剥除钳进行蓝牙无线连接。智能刀片管理技术是基于熔接机和光纤切割刀无线连接的创新功能，通过持续观察切割刀的切割效果，可以在检测到刀片磨损的时候，控制切割刀自动旋转刀片。
88R12熔接机的携带箱整合了多种用途，携带箱打开后就可以开始熔接操作，并且根据不同的操作环境，可以选择将熔接机放置于携带箱的顶部或是将工作托盘取出进行操作。最新的工作托盘配备有两个大空间抽屉可存放工具和电池，并且托盘可以分开成两个部分以适应不同的工作场景。
除了以上这些新的功能之外，88R12熔接机还能管理连接的切割刀刀片寿命，控制带状光纤热剥除钳的剥除条件等，使其成为藤仓有史以来智能化、人性化、自动化程度最高的带状光纤熔接机。
产品特点
*12芯带状光纤熔接机
*更先进的自动化架构
*利用放电过程中光纤表面的张力作用减小光纤偏移
*可以在施工现场进行更换的备用12芯光纤V型槽
*可以兼容各种类型12芯带状光纤的光纤夹具
*人性化的多功能携带箱
*可蓝牙无线连接CT50光纤切割刀和RS02/03带状光纤热剥除钳
*大容量锂电池
*5英寸彩色液晶触摸屏
*内置教学视频和PDF操作手册
技术参数
光纤对准方式 | 利用光纤熔接过程中表面张力作用进行包层对准 | |
适用光纤芯数 | 单芯, 2, 4, 5, 6, 8, 10, 12 | |
适用光纤类型 | 光纤类型 | 单模光纤 |
多模光纤 | ||
包层直径 | 约为125μm | |
适用涂覆层 | 光纤夹具 | 涂覆层形状：参考夹具类型 |
切割长度：10mm | ||
光纤熔接效果 | 熔接损耗 | ITU-T G.652：平均0.05dB |
ITU-T G.651：平均0.02dB | ||
ITU-T G.653：平均0.08dB | ||
ITU-T G.655：平均0.08dB | ||
ITU-T G.657：平均0.05dB | ||
熔接时间 | SM FAST模式：平均14~15秒 | |
SM AUTO模式：平均19~20秒 | ||
适用热缩套管 | 热缩套管类型 | 加热收缩型套管 |
热缩套管长度 | 最大66mm | |
热缩套管直径 | 加热前最大6.0mm | |
热缩套管加热效果 | 加热时间 | 40mm FP-05模式：约为38~40秒 |
40mm FP-04T模式：约为17~19秒 | ||
Single 40mm模式：约为14~16秒 | ||
Single 60mm模式：约为13~15秒 | ||
光纤拉力测试 | 约为2.0N | |
电极棒寿命 | 约为1,500次熔接 | |
外观属性 | 尺寸W | 约为170mm（不包括突出部） |
尺寸D | 约为173mm（不包括突出部） | |
尺寸H | 约为150mm（不包括突出部） | |
重量 | 约为2.6kg（含电池） | |
环境适应能力 | 温度 | 使用环境：-10~50℃ |
存储环境：-40~80℃ | ||
湿度 | 使用环境：0~95%RH不结露 | |
存储环境：0~95%RH不结露 | ||
海拔 | 最高3,700m | |
交流适配器 | 输入 | 交流100~240V, 50/60Hz，最大1.5A |
电池 | 类型 | 可充电锂电池 |
输出 | 约为直流14.4V / 6,380mAh | |
容量 | 约为165次熔接和加热循环 | |
温度 | 充电环境：0~30℃ | |
存储环境：-20~30℃ | ||
电池寿命 | 约为500次充电循环 | |
显示 | 液晶显示器 | 5英寸TFT彩色触摸屏 |
放大倍数 | 约为20倍：12芯带状光纤，60倍：单芯光纤 | |
照明 | V形槽 | LED灯 |
接口 | PC连接 | USB2.0 Mini-B，支持因特网联网远程升级 |
电源输出 | USB2.0 Type A | |
带状光纤热剥除钳 | Mini DIN 6pin | |
无线通信 | Bluetooth 4.1 LE | |
数据存储 | 熔接模式 | 100个熔接模式 |
加热模式 | 30个加热模式 | |
熔接结果 | 20,000个熔接结果 | |
熔接影像 | 100个影像 | |
三防性能 | 防震 | 76cm高度六方向的自由坠落 |
防雨 | 降水量在10mm/hr的情况下10分钟 | |
防尘 | 暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） | |
配置清单
主机及附件 | ||
说明 | 型号 | 数量 |
熔接机主机 | 88R12 | 1台 |
电池 | BTR-15 | 1块 |
交流适配器 | ADC-20 | 1个 |
交流电源线 | ACC-17 | 1根 |
高精度光纤切割刀 | CT50 | 1把 |
带状光纤热剥除钳 | RS02 | 1把 |
光纤夹具 | FH-70-XX | 2对 |
备用12芯光纤V型槽 | VG12-01 | 1副 |
备用电极棒（在备用V型槽上） | ELCT2-16B | 1对 |
酒精泵 | AP-02 | 1个 |
内六角螺丝刀 | HEX-01 | 1把 |
V型槽清洁刷 | VCB-01 | 1把 |
USB数据线 | USB-01 | 1根 |
快速指导手册 | QRG-03 | 1份 |
携带箱/工作台 | CC-39 | 1个 |
左侧工作托盘 | WT-09L | 1个 |
右侧工作托盘 | WT-09R | 1个 |
工作托盘冷却架 | JP-09 | 1个 |
三脚架螺丝 | TS-03 | 2个 |
携带箱背带 | ST-03 | 1根 |
熔接机背带 | ST-02 | 1根 |
可选配件 | ||
说明 | 型号 | 备注 |
光纤夹具 | FH-70-250 | 直径250μm的涂覆层 |
FH-70-900 | 直径900μm的涂覆层 | |
FH-70-2 | 2芯带状光纤 | |
FH-70-4 | 4芯带状光纤 | |
FH-70-8 | 8芯带状光纤 | |
FH-70-12 | 12芯带状光纤 | |
FH-70-12PC | 对应12芯带状光纤转换间距 | |
FH-FC-20 | 2mm直径尾纤 | |
FH-FC-30 | 3mm直径尾纤 | |
FH-60-LT900 | 900μm松套管光纤 | |
直流适配器 | DCA-03 | |
直流电源线 | DCC-20 | 用于和汽车点烟器连接 |
DCC-21 | 用于和汽车电池连接 | |
