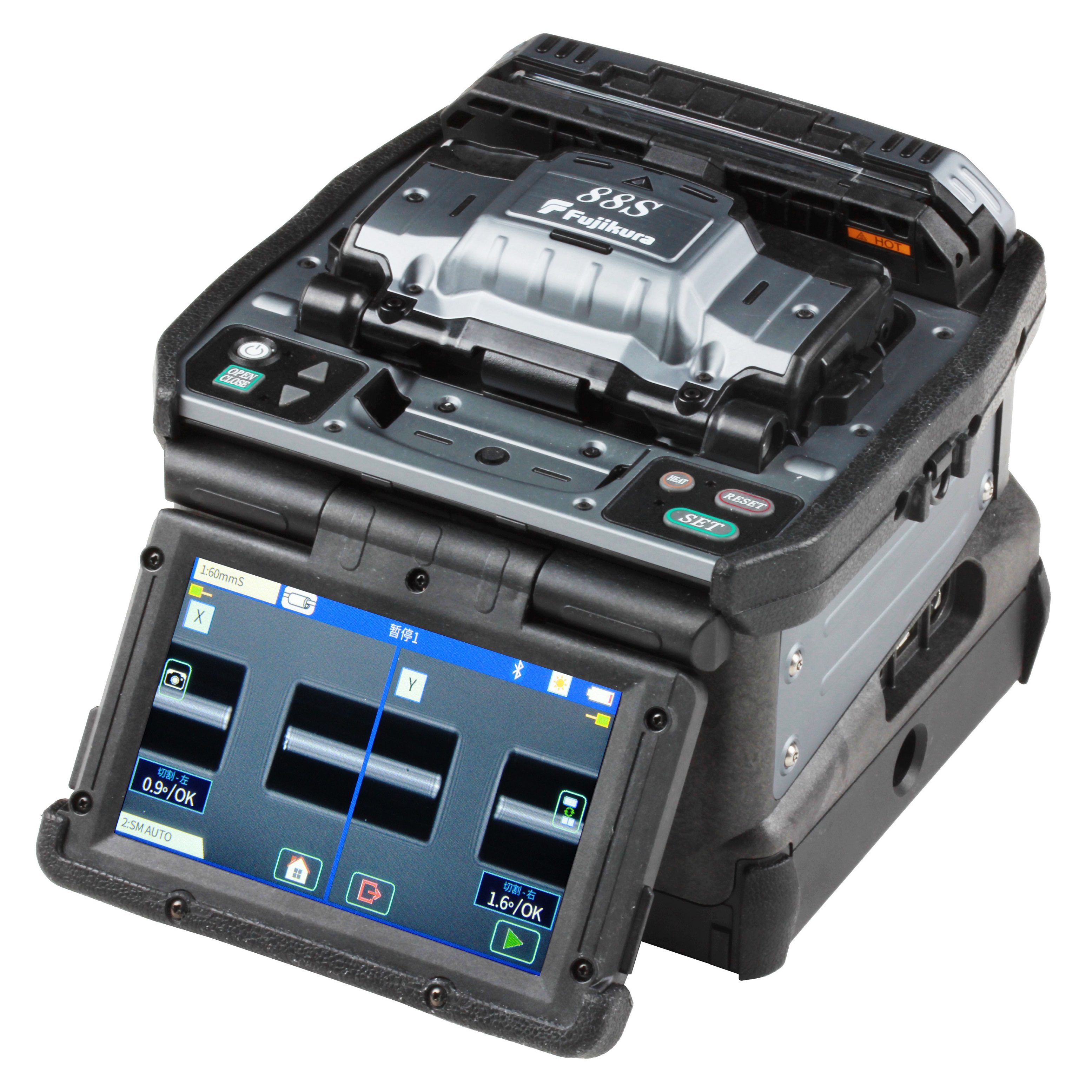

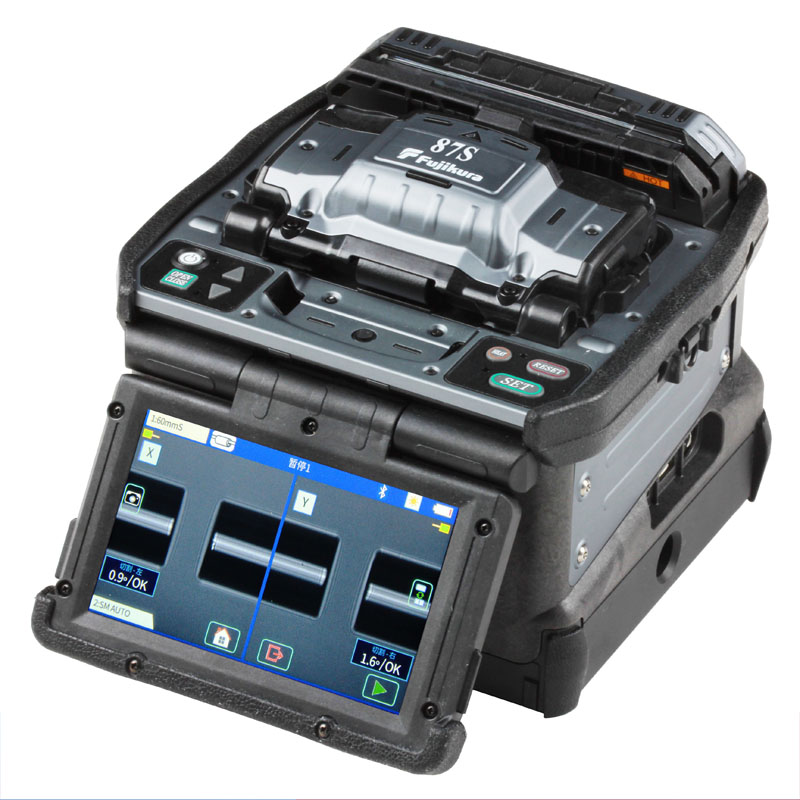

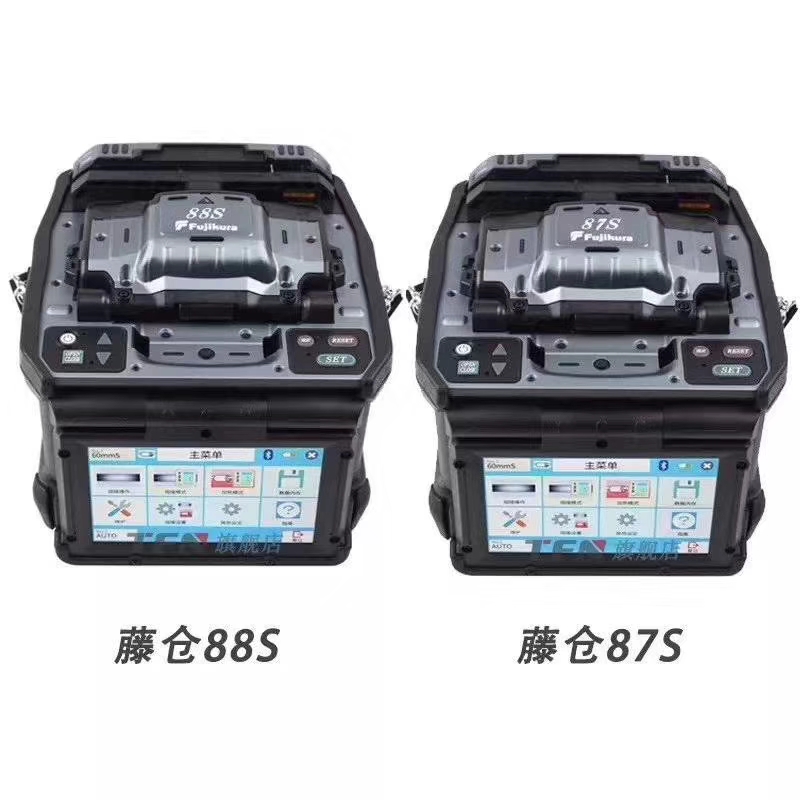

Fujikura 87S/88S单芯光纤熔接机
产品介绍
藤仓研发以及生产熔接机的历史已经超过30年，其设计处于业界的领先地位，也被公认为世界上熔接机行业的领导者。
87S/88S单芯光纤熔接机包含众多的新功能和优化机能，以实现在保证高精度熔接的前提下，提升操作人员施工效率的目的。
相比于前代机型80C+，87S熔接机极大地缩短了熔接操作的整体时间。为了实现这一效果，87S熔接机进行了极大幅度的提升，包括：
◎ 缩短了自动防风盖和加热器的反应时间
◎ 增加了新的光纤固定夹
◎ 优化了光纤护套压板
◎ 重新设计了内部的架构
◎ 将热缩管放置到熔接点中心位置的操作更加简便
使得从光纤放置到熔接机内开始，到加热完成结束，这一整个熔接流程中，操作人员无需再触碰87S熔接机。
在实现操作速度提升的同时，87S/88S熔接机也改善了熔接的精度。通过整合先进的影像分析功能，继而实现真正的切割端面纤芯对准技术，可以确保前所未有的高精度熔接。
87S/88S熔接机配备有藤仓首创的智能刀片管理技术，可以同时和2把CT50切割刀蓝牙连接。智能刀片管理技术是实现熔接机和光纤切割刀无线连接的创新功能，通过持续观察切割刀的切割效果，可以自动提醒操作人员在理想的时机更换刀片的刀面或高度，从而显著地降低整体使用成本，提升熔接质量和效率。
87S/88S熔接机的标准配置内包含一套重新设计的多功能携带箱和工作台，工作台内置于携带箱，可以分割变化形状以适应不同的施工环境。
除了以上这些新的功能之外，87S/88S熔接机相较于前代机型配备有更大容量的电池和新的彩色触摸屏，使其成为藤仓有史以来操作最快捷、熔接最精准、续航时间最长久的熔接机。
产品特点
l 纤芯对准单芯光纤熔接机
l 更先进的自动化架构
l 极其便捷的热缩套管定位模式
l 具备光纤固定夹功能
l 能够兼容250um光纤和900um松套管光纤的通用护套压板
l 最新设计了大容量的携带箱
l 配备蓝牙无线通信功能
l 免工具更换电极棒
l 大容量锂电池
l 5英寸彩色液晶触摸屏
l 内置教学视频和PDF操作手册

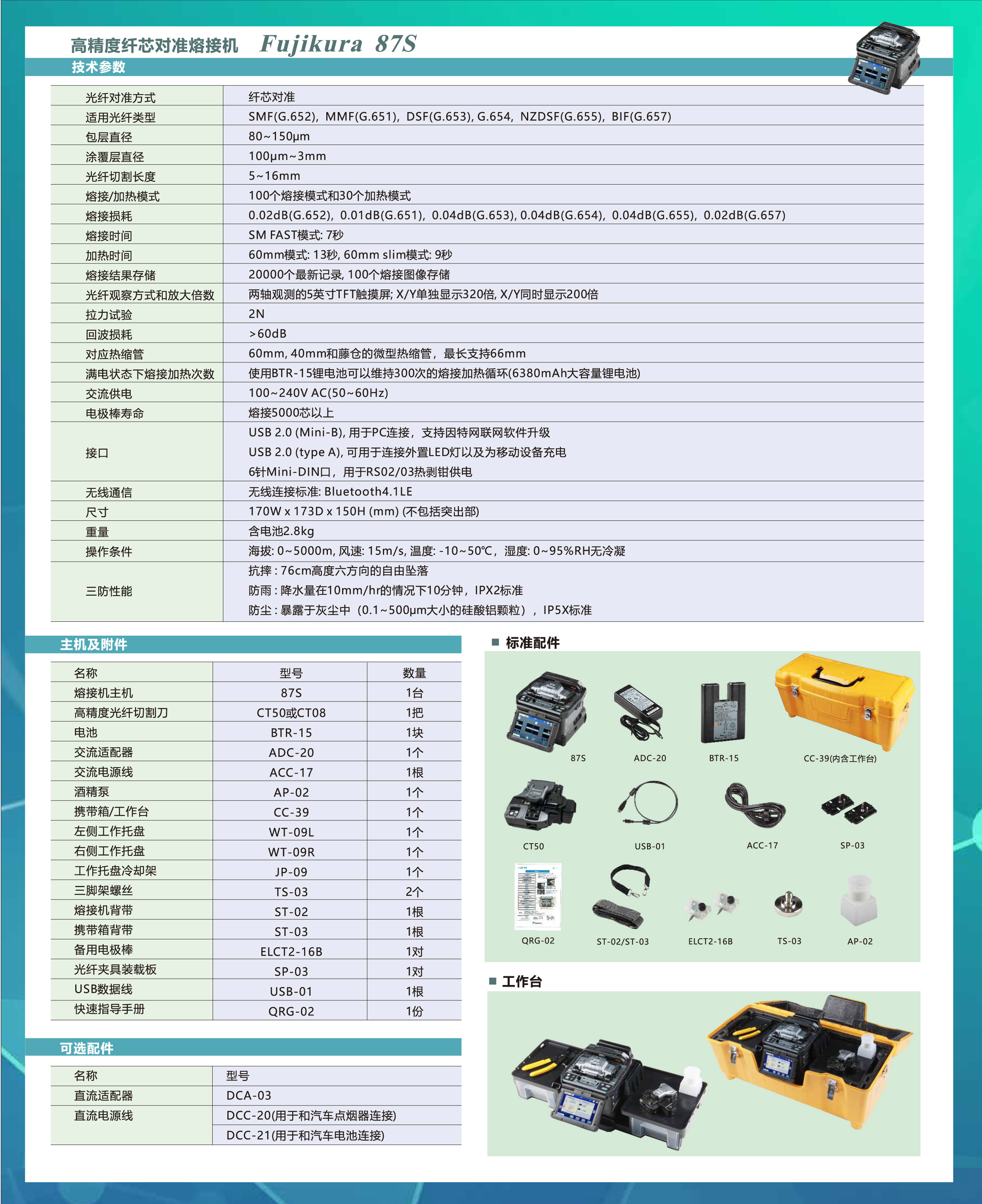

技术参数
光纤对准方式 | 纤芯对准 |
适用光纤类型 | SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657) |
包层直径 | 80~150um |
涂覆层直径 | 100μm~3mm |
光纤切割长度 | 5~16mm |
熔接/加热模式 | 100个熔接模式和30个加热模式 |
熔接损耗 | 0.02dB (SM), 0.01dB(MM), 0.04dB(DS), 0.04dB(NZDS) |
熔接时间 | SM FAST模式：7秒 |
加热时间 | 60mm模式：13秒，60mm slim模式：9秒 |
熔接结果存储 | 20000个最新记录，100个熔接图像存储 |
光纤观察方式和放大倍数 | 两轴观测的5英寸TFT触摸屏 |
X/Y单独显示320倍，X/Y同时显示200倍 | |
拉力试验 | 2N |
回波损耗 | >60dB |
对应热缩管 | 60mm, 40mm和藤仓的微型热缩管，最长支持66mm |
满电状态下熔接加热次数 | 使用BTR-15锂电池可以维持300次的熔接加热循环（6380mAh大容量锂电池） |
交流供电 | 100~240V AC (50~60Hz) |
电极棒寿命 | 熔接5000芯以上 |
接口 | USB 2.0 (Mini-B)，用于PC连接，支持因特网联网软件升级 USB 2.0 (Type A)，可用于连接外置LED灯以及为移动设备充电 6针Mini-DIN口，用于RS02/03热剥钳供电 |
无线通信 | 无线连接标准：Bluetooth4.1LE |
尺寸 | 170W x 173D x 150H (mm) （不包括突出部） |
重量 | 含电池2.8kg |
操作条件 | 海拔：0~5000m，风速：15m/s |
温度：-10~50℃，湿度：0~95%RH | |
三防性能 | 抗摔：76cm高度六方向的自由坠落 |
防雨：降水量在10mm/hr的情况下10分钟 | |
防尘：暴露于灰尘中（0.1~500um大小的硅酸铝颗粒） |
配置清单
主机及附件 | ||
说明 | 型号 | 数量 |
熔接机主机 | 87S/88S | 1台 |
高精度光纤切割刀 | CT50或CT08 | 1把 |
电池 | BTR-15 | 1块 |
交流适配器 | ADC-20 | 1个 |
交流电源线 | ACC-17 | 1根 |
酒精泵 | AP-02 | 1个 |
携带箱/工作台 | CC-39 | 1个 |
左侧工作托盘 | WT-09L | 1个 |
右侧工作托盘 | WT-09R | 1个 |
工作托盘冷却架 | JP-09 | 1个 |
三脚架螺丝 | TS-03 | 2个 |
熔接机背带 | ST-02 | 1根 |
携带箱背带 | ST-03 | 1根 |
备用电极棒 | ELCT2-16B | 1对 |
光纤夹具装载板 | SP-03 | 1对 |
USB数据线 | USB-01 | 1根 |
快速指导手册 | QRG-02 | 1份 |
可选配件 | |
说明 | 型号 |
直流适配器 | DCA-03 |
直流电源线 | DCC-20（用于和汽车点烟器连接） DCC-21（用于和汽车电池连接） |
