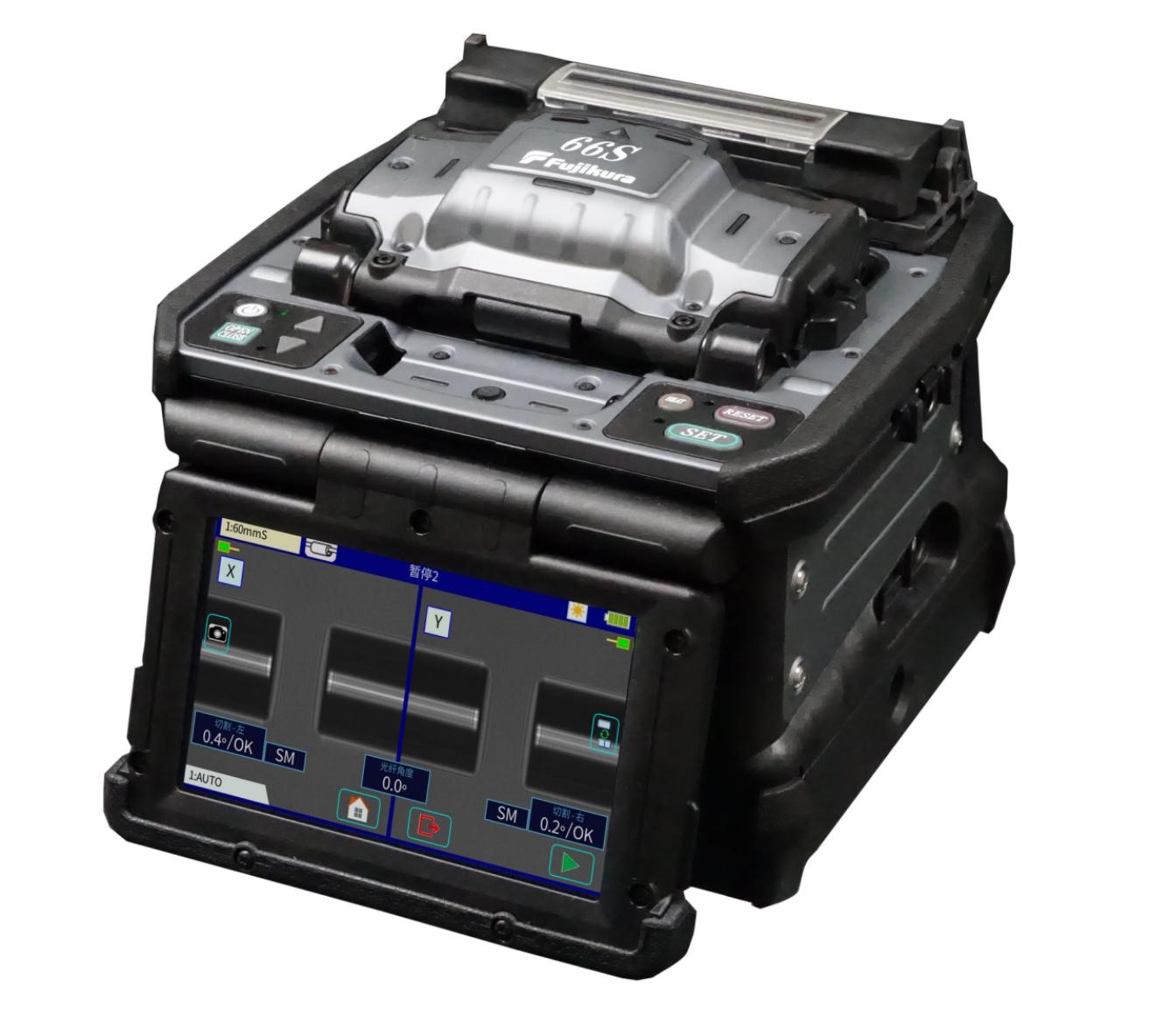

Fujikura 66S单芯光纤熔接机
产品介绍
藤仓66S单芯光纤熔接机作为最新一代藤仓88S熔接机的兄弟机型，其主要面向着眼于纤芯对准熔接应用的用户群体。66S具备了可以自动开关的防风罩、彩色液晶触摸屏以及大容量的锂电池，是一款高性价比的纤芯对准光纤熔接机，可满足应用于各类干线、城域网及接入网的光纤接续工程。
产品特点
l 纤芯对准单芯光纤熔接机
l 可自动开关的防风罩
l 自动感应加热功能
l 极其便捷的热缩套管定位模式
l 多功能护套压板
l 免工具更换电极棒
l 大容量6380mAh锂电池
l 5英寸彩色液晶触摸屏
l 内置视频及PDF操作指导
技术参数
光纤对准方式 | 纤芯对准 |
适用光纤类型 | SMF(G.652), MMF(G.651), DSF(G.653), CSF(G.654), NZDSF(G.655), BIF(G.657) |
包层直径 | 80~150μm |
涂覆层直径 | 100μm~3mm |
光纤切割长度 | 5~16mm |
熔接/加热模式 | 100个熔接模式和30个加热模式 |
熔接损耗 | 0.02dB (SM), 0.01dB(MM), 0.04dB(DS), 0.04dB(NZDS), 0.04dB(CS) |
熔接时间 | SM FAST模式：7秒 |
加热时间 | 60mm模式：25秒 |
熔接结果存储 | 20000个最新记录，100个熔接图像存储 |
光纤观察方式 | 两轴观测的5英寸TFT彩色触摸屏 |
放大倍数 | X/Y单独显示320倍，X/Y同时显示200倍 |
拉力试验 | 2N |
回波损耗 | >60dB |
对应热缩管 | 60mm, 40mm和藤仓的微型热缩管 |
电池熔接加热次数 | 使用BTR-15锂电池可以维持300次的熔接加热循环（6380mAh锂电池） |
交流供电 | 100~240V AC (50/60Hz) |
电极棒寿命 | 熔接5000芯以上 |
接口 | USB 2.0 (Mini-B)，用于PC连接，支持因特网联网软件升级 USB 2.0 (Type A)，可用于连接外置LED灯以及为移动设备充电 6针Mini-DIN口，用于RS02/03热剥钳供电 |
尺寸 | 170W x 173D x 150H (mm) （不包括突出部） |
重量 | 含电池2.7kg |
操作条件 | 海拔：0~5000m，风速：15m/s |
温度：-10~50℃，湿度：0~95%RH | |
三防性能 | 抗摔：76cm高度六方向的自由坠落 |
防雨：降水量在10mm/hr的情况下10分钟 | |
防尘：暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） |
配置清单
主机及附件 | ||
说明 | 型号 | 数量 |
熔接机主机 | 66S | 1台 |
高精度光纤切割刀 | CT08 | 1把 |
电池 | BTR-15 | 1块 |
交流适配器 | ADC-20 | 1个 |
交流电源线 | ACC-17 | 1根 |
酒精泵 | AP-02 | 1个 |
携带箱 | CC-38 | 1个 |
熔接机背带 | ST-02 | 1根 |
携带箱背带 | ST-03 | 1根 |
备用电极棒 | ELCT2-16B | 1对 |
光纤夹具装载板 | SP-03 | 1对 |
三脚架螺丝 | TS-03 | 1个 |
USB数据线 | USB-01 | 1根 |
快速指导手册 | QRG-05 | 1份 |
可选配件 | |
说明 | 型号 |
直流适配器 | DCA-03 |
直流电源线 | DCC-20（用于和汽车点烟器连接） DCC-21（用于和汽车电池连接） |
