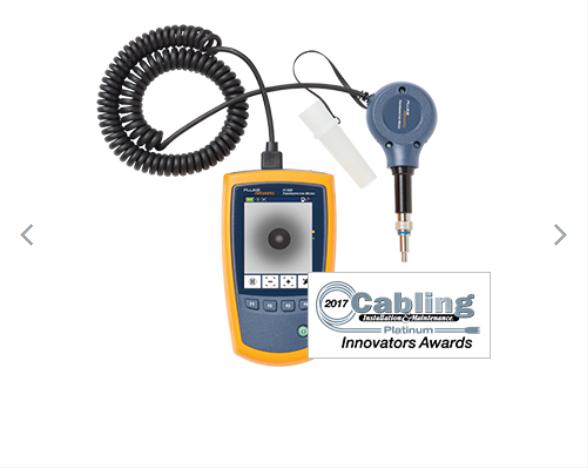

福禄克FLUKE FI-500 FiberInspector™ Micro
产品亮点
光纤检测显微镜摄像机，用于检查光纤端面是否被污染或损坏
PortBright™，内置闪光灯，用于照亮黑暗区域和拥挤的面板
光纤检测显微镜摄像机带有自动聚焦功能，几秒内即可形成稳定的影像
大显示屏查看单模和多模光纤端面
配备 4 个 UPC 端头（LC、SC，1.25 mm 和 2.50 mm）。提供 APC、闷头探针。
自动对中实现精密的光纤插针检查
概述
肮脏的光纤端面是单模和多模光纤系统中出现问题的主要原因。FI-500 FiberInspector™ Micro 光纤检测显微镜摄像机可以帮您解决与光纤端面检测相关的问题，特别是在亮度较暗、线缆密度较高的情况下。非常容易使用：只需把线缆插入 FI-500 并按 AF 按钮。短短几秒内，即可看到光纤端面的清晰视图。如果您无法接触某个位置，或者您只是无法让图像静止，只需按暂停按钮即可冻结图像。
PortBright™ 照明用于查看黑暗和密集面板中的端口
自动聚焦，短短数秒即可获得稳定图像
大显示屏查看单模和多模光纤端面

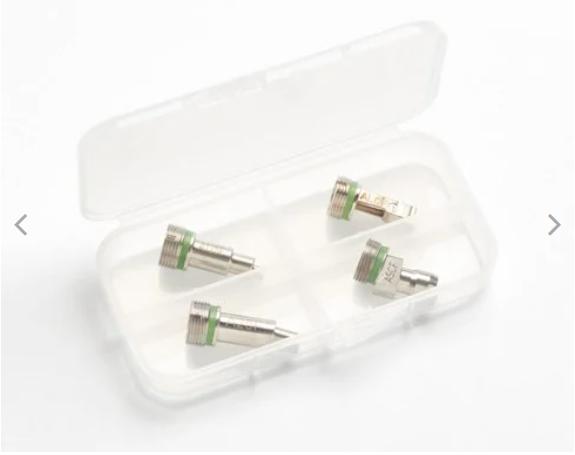

配备 4 个 UPC 端头（LC、SC，1.25 mm 和 2.50 mm）。提供 APC 端头
自动对中实现精密的光纤插针检查
现在的高密度光纤接线板使检测非常困难。难以找到要测试的线缆或端口，特别是大部分数据中心和接线柜的光照条件较差。

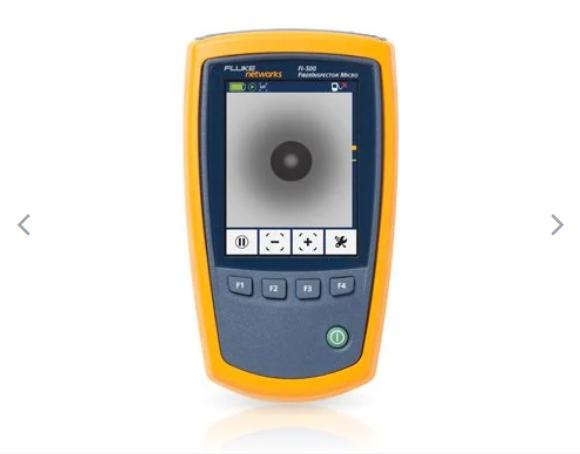

FI-500 可以帮助您简化检测过程。内置的 PortBright 手电筒可以帮您找到正确的端口或线缆。小体积探测器适合拥挤空间，并使用按钮式控制来简化操作。自动聚焦让您在几秒内就能看到清晰的端面图像，另外使用暂停按钮可以将图像冻结在清晰的 320 x 240 显示屏上，从而进行更详细的检查。
FI-500 FiberInspector Micro 填补了手动显微镜和全自动检测显微镜之间的空白。FI-500 与手动检测显微镜一样简单实用，而且配备能够减少故障排除和检测时间的高级功能。
手动光纤检测显微镜使用简单，但不太适合接线板或光纤密度非常高的情况。闭上一只眼睛仅用另一只眼睛观察是非常不方便的，或者根本无法实现，特别是在光线较暗的空间。
全自动检测显微镜可以分析并评估光纤连接的清洁度，这对许多应用非常重要，但快速排除基本故障时，通常不需要分析。
特性

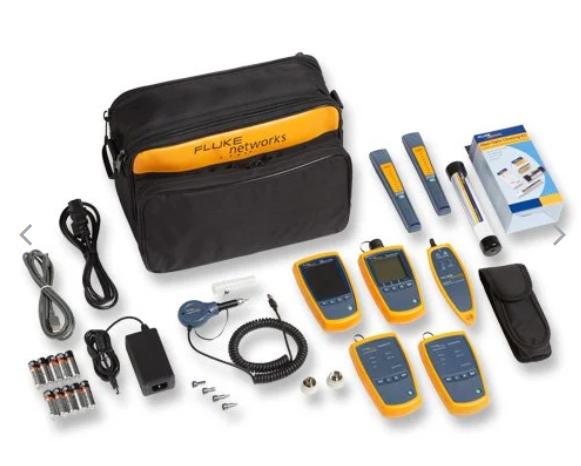

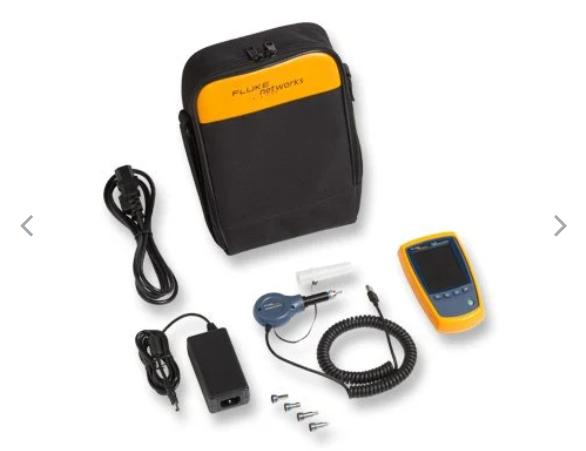

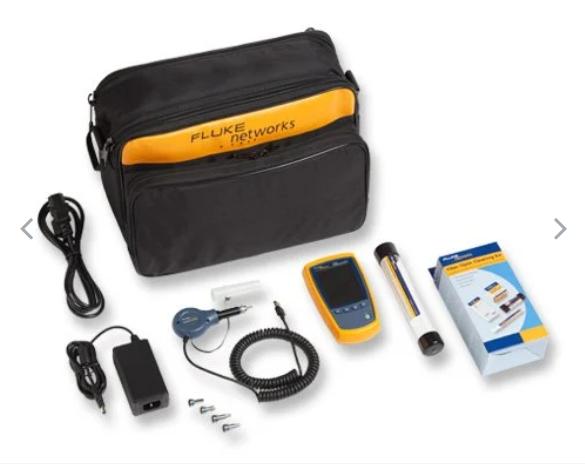

型号和配件
规格
一般规格
温度范围，不含电源适配器
工作时：0 °C 至 +50 °C
存放：-30 °C 至 +60 °C
温度范围，含电源适配器
工作时：0 °C 至 +40 °C
存放：-20 °C 至 + 60 °C
湿度范围
工作时：0% 至 95% °C（0 °C 至 +50 °C）RH，无凝结
存放：0% 到 95%（35 °C 到 45 °C）RH，无凝结
海拔
工作时：4,000米
存放：12,000米
振动
2 g，5 Hz 至 500 Hz
冲击
1m 跌落试验
安全
IEC 61010-1 第 3 版； IEC 62133
显示屏
放大倍率
1x、2x、4x
帧每秒
≥12
电池类型*
可充电 NiMH电池，2 x 1.2V，2700 mAh
电池寿命*
3 小时，探头连续工作
6 小时，探头典型工作情况
充电时间
至少4 小时
电源适配器
输入：100 至 240 VAC±10%, 50/60Hz
输出：6 VDC，最高 3 A 级
显示屏
3.2 英寸 TFT LCD，320 x 240
软件升级
可以使用 USB 驱动器升级
输入
USB 2.0，Type A
体积
5.5 英寸 x 3.2 英寸 x 1.5 英寸（140 毫米 x 80 毫米 x 39 毫米）
重量
9.7 盎司 (275 g)
*已使用 Gold Peak GH230AAHC 电池测试。
探针
放大倍率
200x。缩放功能有 1x、2x 和 4x 设置
照相机类型
5 百万像素 1/4 英寸 CMOS 传感器
视场
610 μm x 460 μm
分辨率
1 μm
光源
LED， >100,000 小时寿命
端面照明
同轴蓝光 LED
端口照明
2 白光 LED
电源
通过 USB 接口供电
输出
通过 USB 2.0 接口输出视频
体积
4.6 in x 2 in x 0.95 in (117 mm x 51 mm x 23 mm) （具体长度取决于适配器端）
重量
125 g (4.4 oz)（不含适配器端头）
