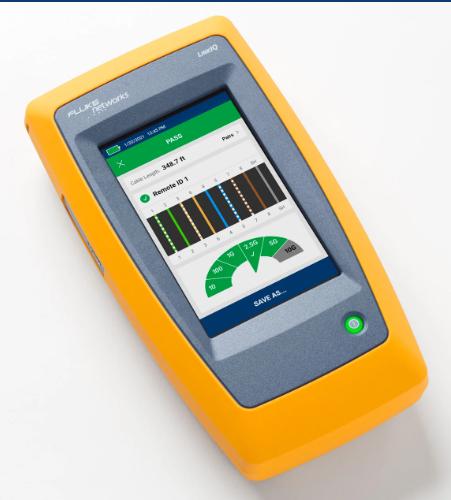

福禄克FLUKE LinkIQ™ 线缆 + 网络测试仪
产品亮点
值得您信赖的线缆测试。 您所需的网络测试。
通过基于频率的测量，测量高达 10 千兆网络容量
通过提供已连接交换机信息（交换机名称、端口号和 VLAN 信息）排除活动网络故障
通过交换机协商和 PoE 负载测试安装 PoE 设备，并排除故障

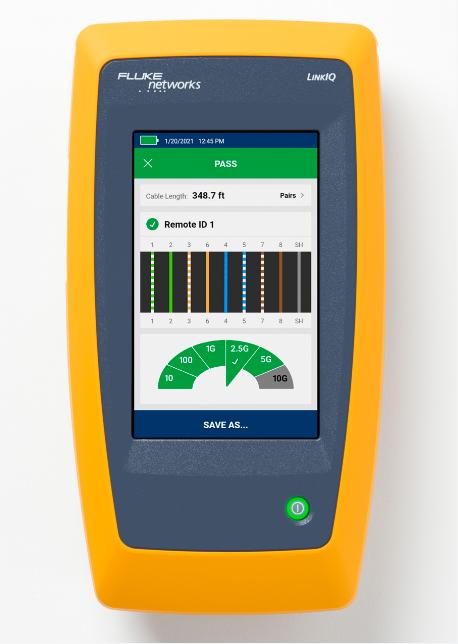

图形化布线图和长度测试，以识别布线安装时发生的常见故障
通过 LinkWare™ PC 报告记录工作
支持所有工业以太网协议（EtherNet/IP、PROFINET、EtherCAT 等）
工业以太网套件支持工业连接器 （M8D、M12D、M12X）
概述
LinkIQ™ 网络 + 线缆测试仪旨在提供可靠的线缆测试，以及需要由网络测试专业人员完成的工作。 LinkIQ™ 通过基于频率的测量验证线缆性能（最高 10 千兆），并提供至故障位置的距离以及被测线缆的布线图。LinkIQ™ 还可执行最近位置的交换机诊断，以识别关键网络问题并验证交换机配置，且无需使用其他设备。另外还包括模拟和数字音频发生器，端口闪烁，远端定位器等功能，并且测试结果可以通过LinkWare™ PC进行管理。
特性

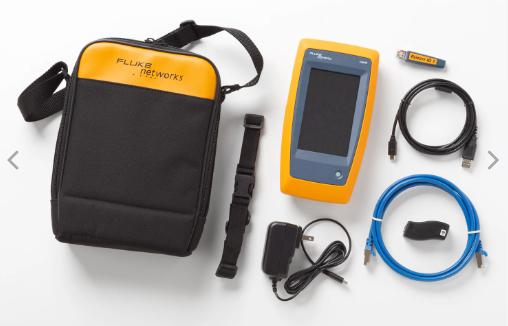

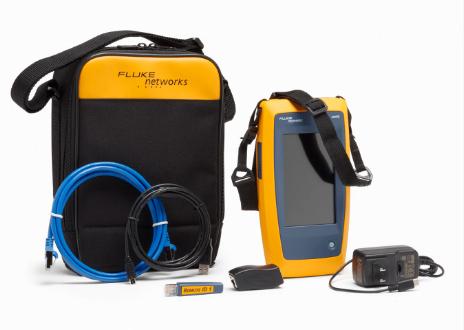

型号和配件
型号
规格
一般规格
功能
说明
用户界面所支持的语言
英语 ,简体中文
重量
1 磅 6 盎司（624 克）
电池
类型：Lithium-ion, 3.6 V, 6400 mAh
使用寿命：8 小时（典型）
充电时间：4.5小时
充电温度范围：0 °C 至 +40 °C
电源适配器
输入：100 to 240 VAC ±10%, 50/60Hz
输出：15 VDC，最高 2 A
二级
主机接口
USB C 型
显示屏
800 x 480 彩色电容式多点触控
体积
8.5 英寸 x 4.5 英寸
工作温度
0°C 至 45°C
贮存温度
-10°C 至 +60°C
相对工作湿度
0 % 至 90 %，0°C 至 35°C
0 % 至 70 %，35°C 至 45°C
操作高度
4,000 米
3,200 米，带交流适配器
振动
随机、2 g、5 Hz-500 Hz
接口
1 米接口，6 侧
主动网络诊断
功能
说明
诊断协议
Link Layer Discovery Protocol (LLDP)
Cisco Discovery Protocol (CDP)
Fast Link Pulses (FLP)
Internet Control Messaging Protocol (ICMP)
Dynamic Host Configuration Protocol (DHCP)
最近距离的设备诊断（如果可通过诊断协议获得）
交换机名称
端口号
VLAN 名称
公告的数据速率
公告的双工
以太网供电兼容性
IEEE 802.3af/at/bt
带签名电阻的硬件协商
与 LLDP/CDP 进行软件协商
以太网供电诊断
Advertised Power Class (0 to 8)
公告的可用功率
供电线对
单一签名和双重签名诊断
以太网供电测量
负载电压 (V)
负载功率 (W)
端口闪烁
已连接端口的指示灯闪烁
线缆测试规范
功能
说明
测试端口

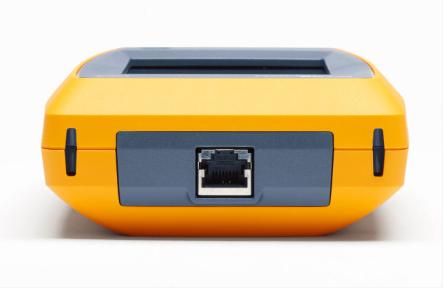

屏蔽 8 针模块插座支持 8 针模块 (RJ45) 插头。
调试自动测试
10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、仅布线图
测试速度：长度小于 70 米时为 6 秒
缆线类型
平衡双绞线布线
非屏蔽双绞线
屏蔽双绞线
2 对和/或 4 对
仅布线图测试
记录布线图
各个线对的长度
诊断串绕
用户可选择 T568A 或 T568B
用户可选择的交叉设置（直通、半交叉、全交叉）
测试速度：长度小于 120 米时为 1 秒
最大长度
305 米 (1000 英尺)
额定传输速度 (NVP)
用户可设置
音频发生器
生成可与 Fluke Networks IntelliTone 探头兼容的数字音频。
生成与通用模拟探头兼容的模拟音频。
远程 ID 定位器
使用远程 ID 终端识别多达 7 个唯一端口或办公室插座
