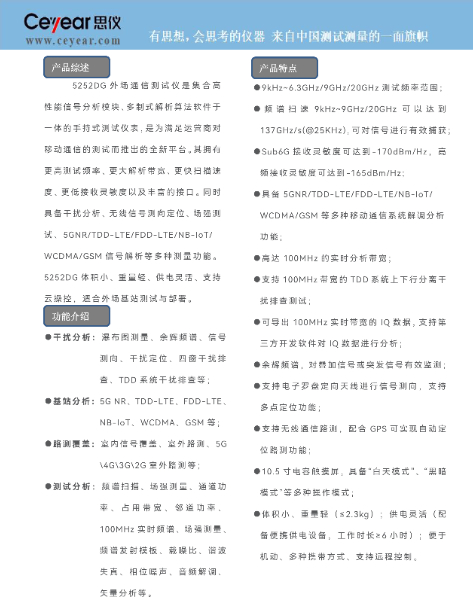

产品综述
5252DG外场通信测试仪是集合高性能信号分析模块、多制式解析算法软件于一体的手持式测试仪表，是为满足运营商对移动通信的测试而推出的全新平台。其拥有更高测试频率、更大解析带宽、更快扫描速度、更低接收灵敏度以及丰富的接口。同时具备干扰分析、无线信号测向定位、场强测试、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM信号解析等多种测量功能。5252DG体积小、重量轻、供电灵活、支持云操控，适合外场基站测试与部署。

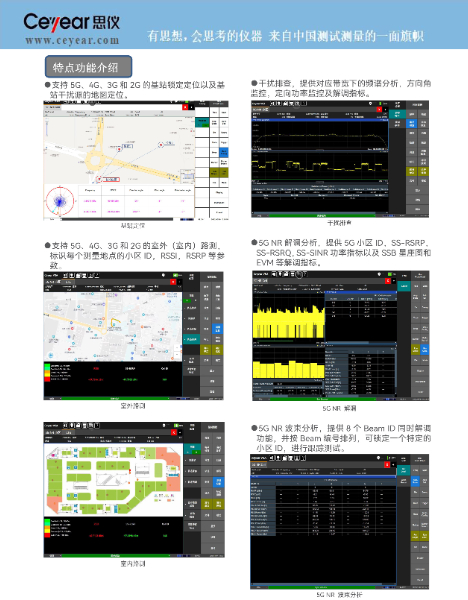

●干扰分析：瀑布图测量、余辉频谱、信号测向、干扰定位、四窗干扰排查、TDD系统干扰排查等；

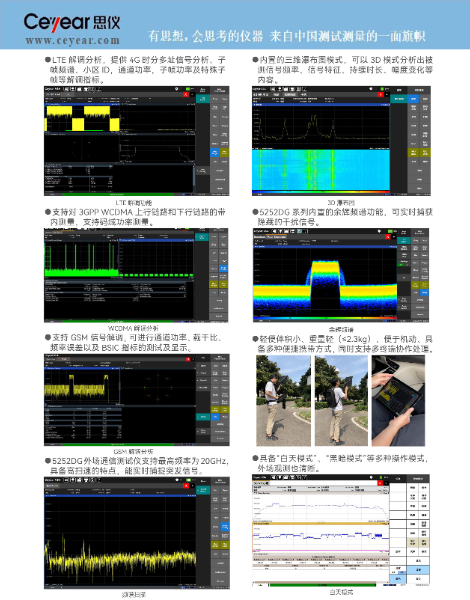

●基站分析：5G NR、TDD-LTE、FDD-LTE、NB-IoT、WCDMA、GSM等；
●路测覆盖：室内信号覆盖、室外路测、5G \4G\3G\2G室外路测等；
●测试分析：频谱扫描、场强测量、通道功率、占用带宽、邻道功率、100MHz实时频谱、场强测量、频谱发射模板、载噪比、谐波失真、相位噪声、音频解调、矢量分析等。

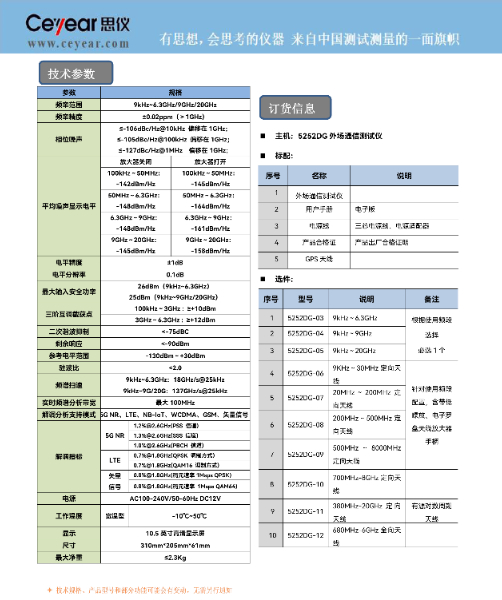

技术规范
参数 规格 频率范围 9kHz~6.3GHz/9GHz/20GHz 频率精度 ±0.02ppm（＞1GHz） 相位噪声 ≤-106dBc/Hz@10kHz 偏移在1GHz； ≤-105dBc/Hz@100kHz 偏移在1GHz； ≤-127dBc/Hz@1MHz 偏移在1GHz； 平均噪声显示电平 放大器关闭 放大器打开 100kHz～50MHz：-142dBm/Hz 100kHz～50MHz：-145dBm/Hz 50MHz～6.3GHz：-148dBm/Hz 50MHz～6.3GHz：-164dBm/Hz 6.3GHz～9GHz：-148dBm/Hz 6.3GHz～9GHz：-161dBm/Hz 9GHz～20GHz：-145dBm/Hz 9GHz～20GHz：-158dBm/Hz 电平精度 ±1dB 电平分辨率 0.1dB 最大输入安全功率 26dBm（9kHz~6.3GHz） 25dBm（9kHz~9GHz/20GHz） 三阶互调截获点 100kHz～3GHz : ≥+10dBm 3GHz～6.3GHz : ≥+12dBm 二次谐波抑制 <-75dBC 剩余响应 <-90dBm 参考电平范围 -130dBm～+30dBm 驻波比 <2.0 频谱扫速 9kHz~6.3GHz：18GHz/s@25kHz 9kHz~9G/20G：137GHz/s@25kHz 实时频谱分析带宽 最大100MHz 解调分析支持模式 5G NR、LTE、NB-IoT、WCDMA、GSM、矢量信号 解调指标 5G NR 1.2%@2.6GHz(PSS 信道) 1.3%@2.6GHz(SSS 信道) 1.0%@2.6GHz(PBCH 信道) LTE 0.7%@1.8GHz(QPSK 调制方式) 0.7%@1.8GHz(QAM16 调制方式) 矢量 0.8%@1.8GHz(码元速率1Msps QPSK) 信号 0.8%@1.8GHz(码元速率 1Msps QAM64) 电源 AC100-240V/50-60Hz DC19V 工作温度 -10℃~50℃ 显示 10.5英寸高清显示屏 尺寸 311mm*206mm*61mm 最大净重 ≤2.3Kg
