TelcomWay 中电科41所 4024A/B/C/D/E/F/G频谱分析仪

发布时间:2019-06-03人气:2445

产品综述

4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点,性能指标方面具有优良的平均噪声电平、相位噪声以及极快的扫描速度,测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能,采用8.4寸液晶及电容触摸屏一体化设计提高了显示清晰度和操作便捷性,结构形式采用手持式,体积小、重量轻、供电灵活、便于机动,极其适合现场使用。

可应用于航空航天、微波与卫星通信、无线通信、雷达监测、电子对抗与电子侦察、精确制导等领域的信号及设备测试。


功能特点

  • 宽频率覆盖范围:从9kHz覆盖到44GHz,共7种型号

  • 极低的显示平均噪声电平:可达-163dBm@1Hz RBW(典型值)

  • 优异的相位噪声性能:

        -112dBc/Hz@100kHz频偏@1GHz载波(4024A/B/C)

        -106dBc/Hz@100kHz频偏@1GHz载波(4024D/E/F/G)

  • 快速的扫描速度:1GHz扫宽最快扫描时间<20ms

  • 分辨率带宽:1Hz~10MHz

  • 全频段前置放大器:标准配置

  • 多种测量功能模式:频谱分析、场强测量、干扰分析(瀑布图、RSSI)、模拟解调(AM/FM/PM)、信道扫描、高精度USB功率测量、信号分析等

  • 多种智能测量功能:场强测量、通道功率、占用带宽、邻道功率、音频解调、载噪比、杂散模板等

  • 多样的辅助测试接口:10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等

  • 方便快捷的用户操作体验:8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等

  • 工作温度范围为-10℃~50℃

  • 可通过电池或适配器供电


丰富的测量功能模式选件


场强测量

干扰分析(瀑布图)

模拟解调

信道扫描

功率测量(USB功率探头)



全面的智能测量功能

场强测量

通道功率

占用带宽

邻道功率

杂散模板

载噪比

极限线

列表扫描

多迹线

多样的辅助测试接口



方便快捷的用户操作体验

  • 一键式快速测量

  • 状态及数据存储调用功能

  • 8.4寸液晶与电容触摸屏一体化设计,更小的透光折射率,更清晰的显示体验

  • 便捷的电容触摸屏操作特性

  • 多种显示模式,户外强光、夜视等环境下可获得更好的体验

  • 背光按键

户外模式

夜视模式


典型应用

电子武器装备的现场综合性能评估

4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点,并且采用手持式结构形式,体积小、重量轻、可电池供电,可应用于雷达、通信、电子对抗与电子侦察、精确制导等各种电子武器装备的现场安装调试及维修保障等方面。

发射机和接收机的现场测试及诊断

4024频谱分析仪系列产品具有频谱分析、干扰分析、模拟解调、功率测量、信道扫描等多种测量功能模式,并且具有通道功率、占用带宽、邻道功率、载噪比、场强测量、杂散模板等多种智能测量功能,可以为发射机和接收机的现场测试提供全面的频谱分析及诊断服务。

宽带频谱监测、干扰识别

4024频谱分析仪系列产品通过外接定向天线可应用于电磁环境探测、无线电干扰分析、电磁环境背景评估、监测频谱和识别非法信道干扰信号等方面。

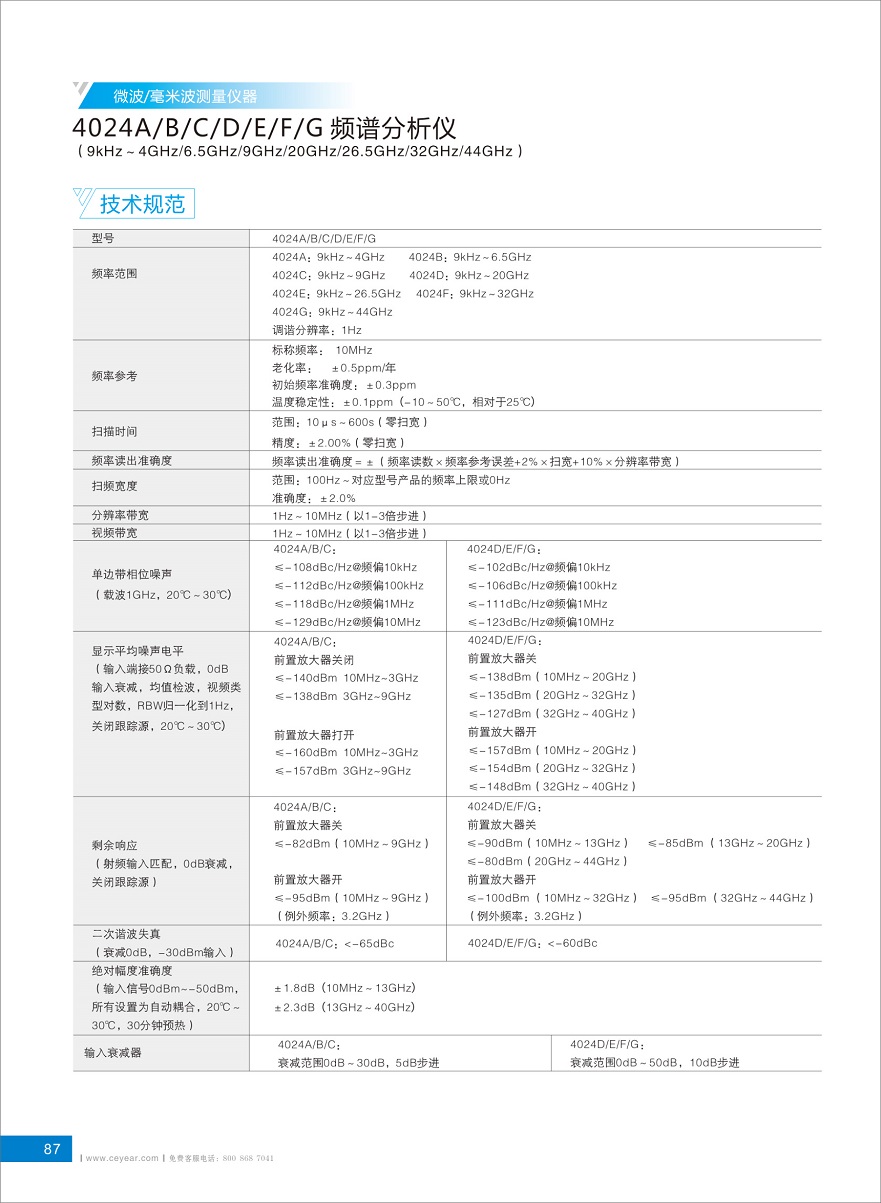

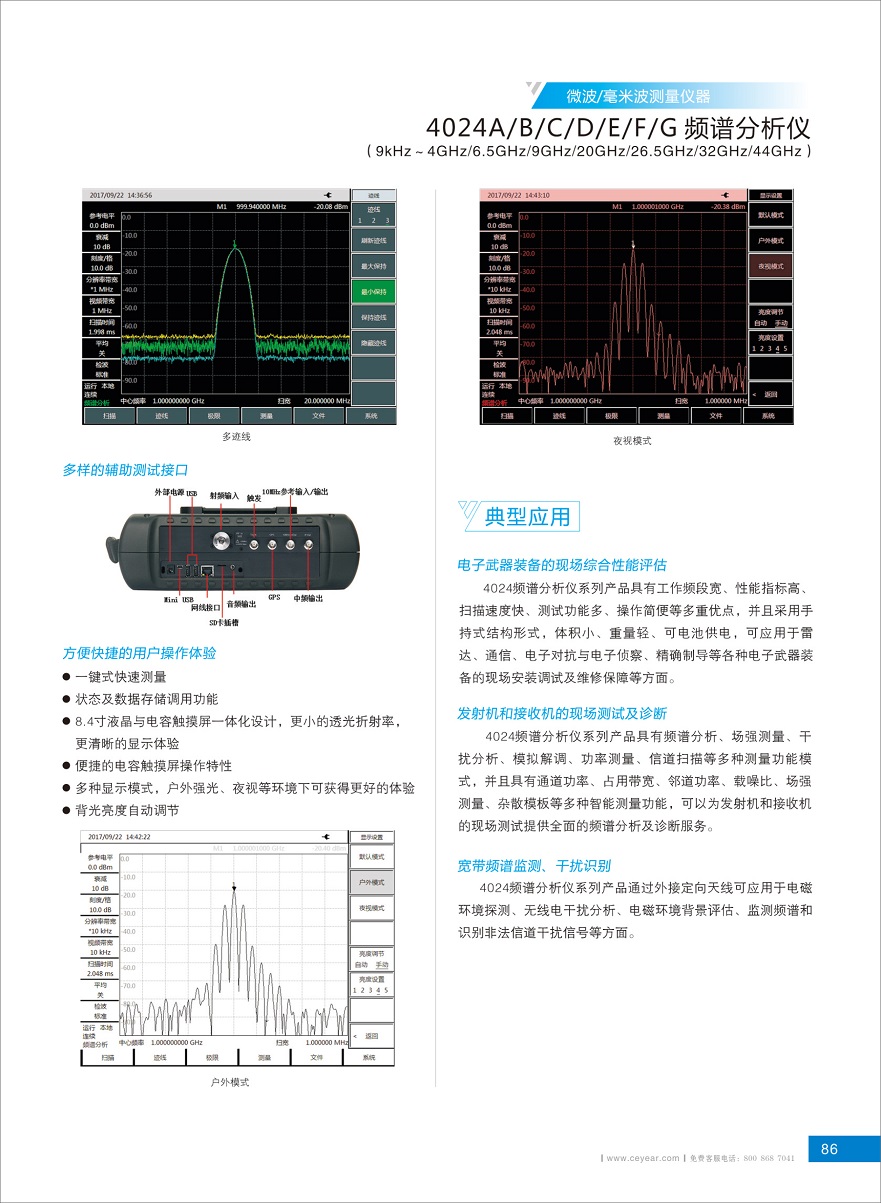

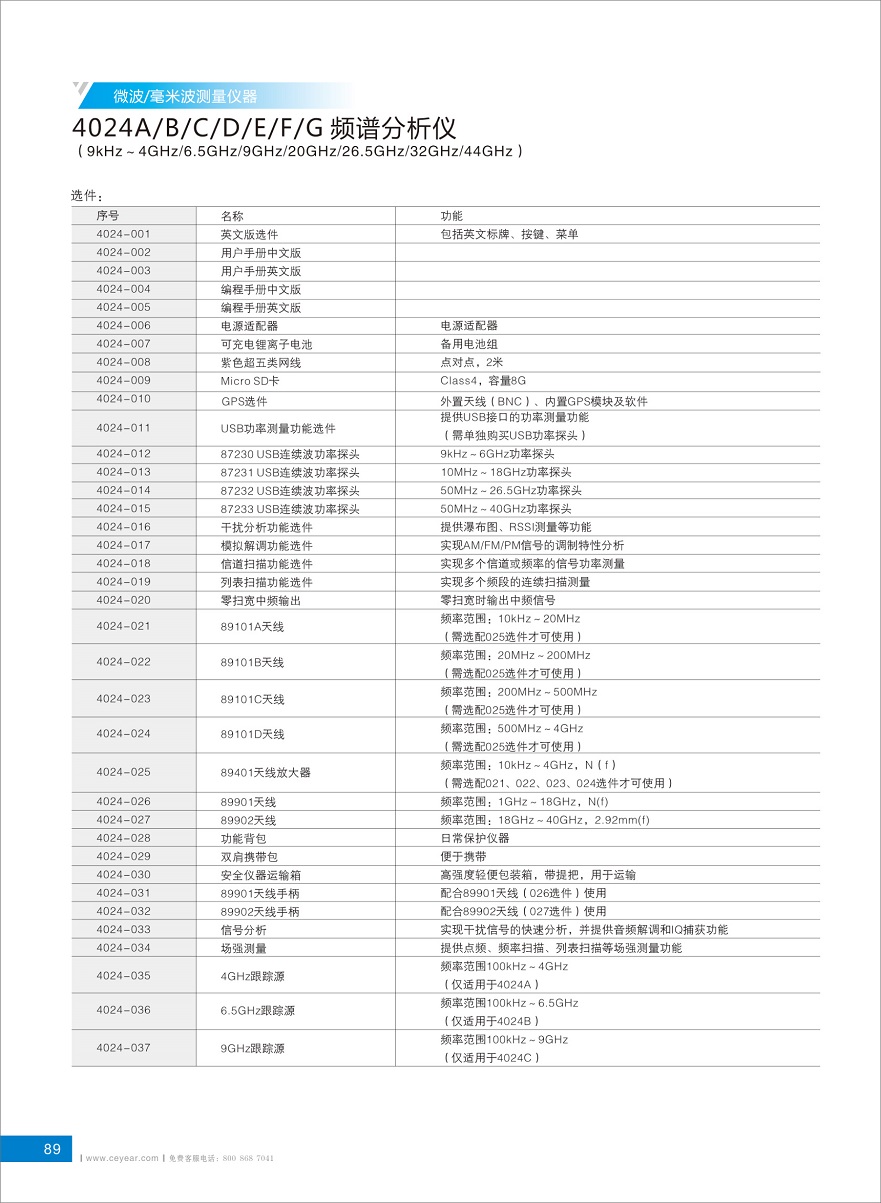

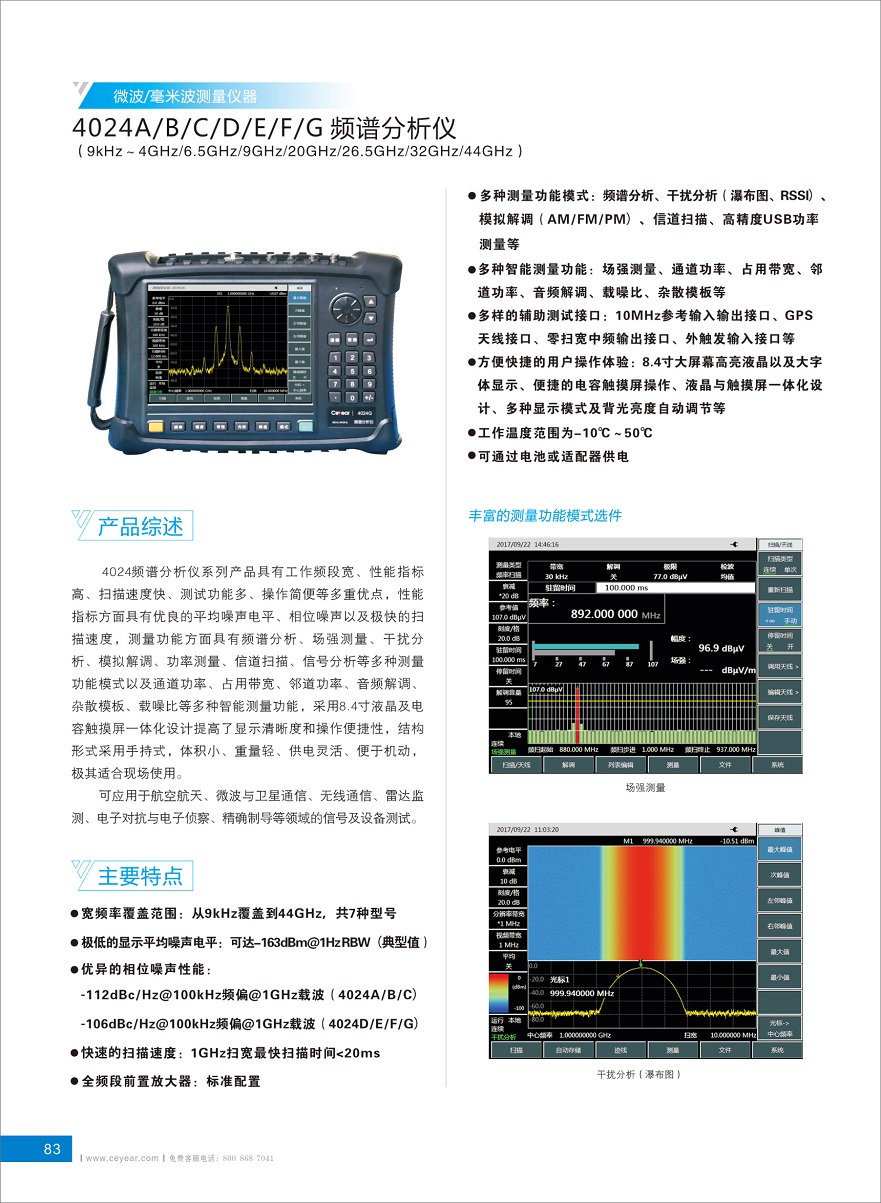

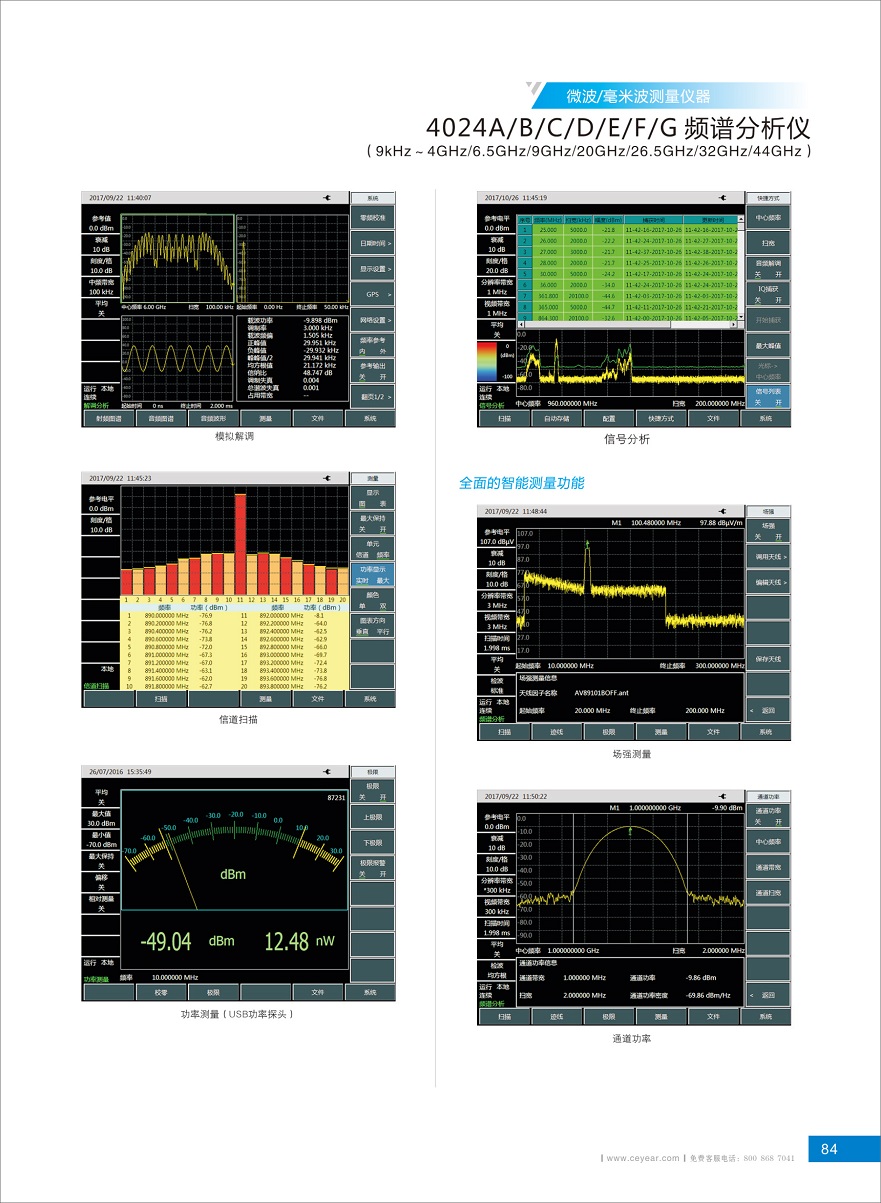

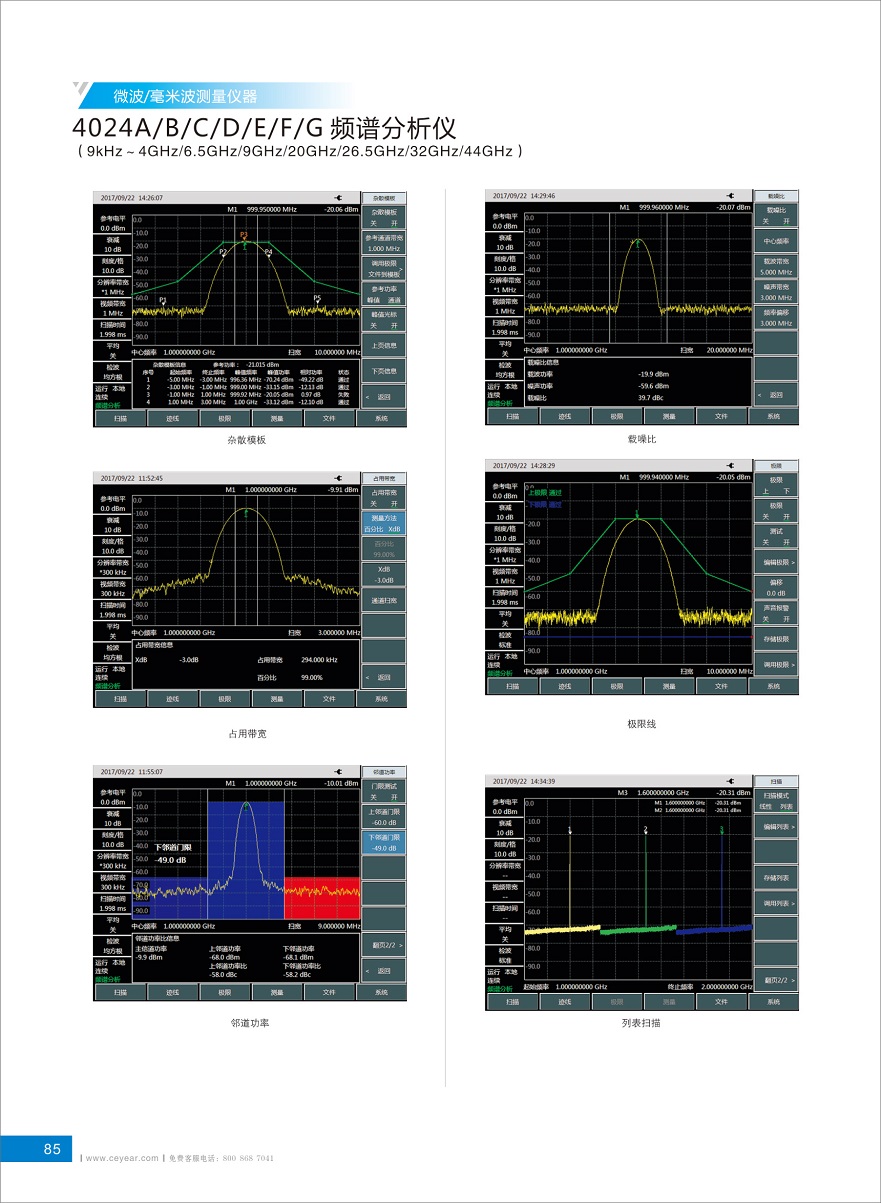

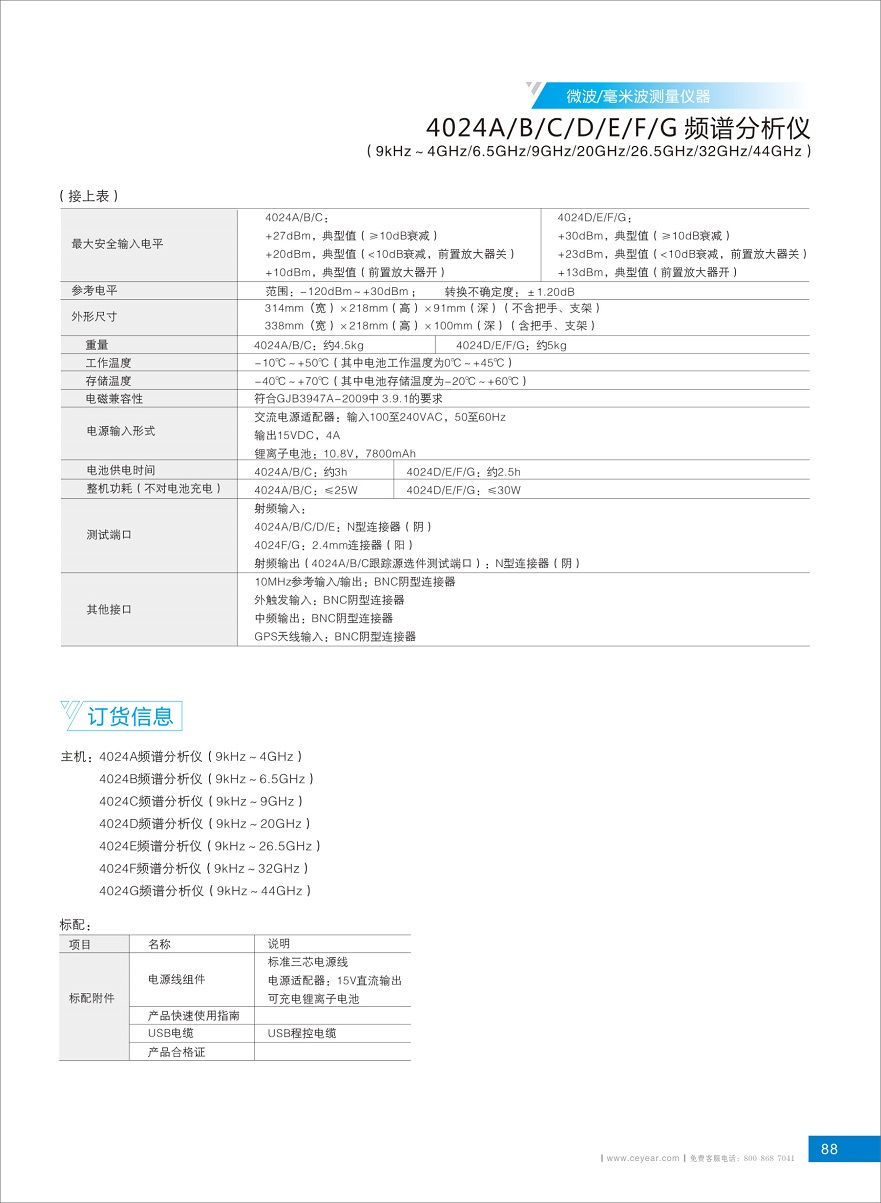

4024频谱分析仪选购指南2019-1 - 副本.jpg4024频谱分析仪选购指南2019-2 - 副本.jpg4024频谱分析仪选购指南2019-3 - 副本.jpg4024频谱分析仪选购指南2019-4 - 副本.jpg4024频谱分析仪选购指南2019-5 - 副本.jpg4024频谱分析仪选购指南2019-6 - 副本.jpg4024频谱分析仪选购指南2019-7 - 副本.jpg
