产品特点:
●精确V型槽纤芯对准方式
●全球最高聚焦放大倍数520倍
●5英寸彩色高分辨率电容触摸屏
●3个LED白光灯,背光按键,便于夜间作业
●无反光镜设计,缩短对芯时间,提高工作效率
●陶瓷压锤,经久耐用
●适应恶劣环境,防水、防尘、抗风、抗摔、高温、高海拔
●可拆卸式SOC加热夹具
●电极棒替换方便
产品指标:

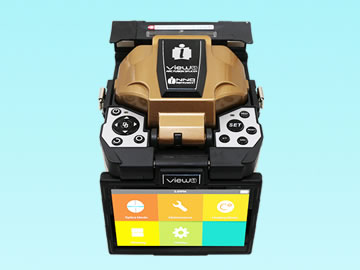

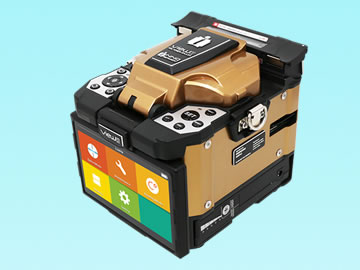

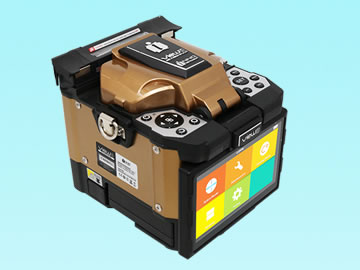

型号 | View 5 |
尺寸 | 177Wx147Lx149H(mm) |
重量 | 主机:1.80kg 电池:0.35kg |
适用光纤类型 | SM(ITU-TG.652&G.657)/MM(ITU-TG.651)/ DS(ITU-TG.653)/NZDS(ITU-TG.655) |
适用光纤直径 | 0.25~3.0mm/入户光缆 |
光纤放置切割长度 | 涂覆层:0.125~1mm/切割长度:8~16mm |
熔接模式: | 预设35种熔接模式/最大128种熔接模式 |
典型熔接损耗 | SM:0.02dB/MM:0.01dB/DS:0.04dB/NZDS :0.04dB/G.657:0.02dB(ITU-IT标准用剪断法测量) |
回波损耗 | >>60dB |
照明 | 3个LED白光灯 |
熔接时间 | 标准9秒(Quick模式7秒) |
熔接损耗估计 | 有 |
熔接长度估计 | 20~60mm |
加热器加热时间 | 预置加热模式/典型加热时间:30秒 |
熔接结果储存 | 2000 |
拉力试验 | 1.96~2.25N |
操作条件 | 海拔:0~5000米,相对湿度0~95% ,-10~50℃,15m/s最大风速 |
存储条件 | 相对湿度0~95%,-40~80℃ |
显示 | 90°双摄像头,5英寸800x480彩色高分辨率电容触摸屏 |
光纤放大与显示 | X,Y,XY,X/Y;双击520x放大 |
电源供电 | AC100~240V,DC9~14V |
电池熔接和加热次数 | 典型次数为350次(熔接/加热) |
电池熔接和加热次数 | 4200mAh电池容量,170次典型熔接加热次数 |
端口 | USB2.0/MINIUSB |
配置清单:
品名 | 型号 | 数量 |
主机 | View 5 | 1个 |
光纤切割刀: | VF-15H | 1个 |
光纤夹具: | FH-40S | 1个 |
充电适配器: | JS-180300 | 1个 |
冷却架: | CG-32 | 1个 |
电极棒: | E-50 | 1个 |
用户光盘: | CD | 1对 |
大容量电池: | LBT-52 | 1个 |
充电适配器专用电源线 | ACC-25 | 1个 |
携带箱: | NBX-35 | 1个 |
光纤剥纤钳: | CFS-2 | 1个 |
皮线钳 | HG-78 | 1个 |
整机质保维护

光纤熔接机的整机质保为2年,全国各大城市设有办事处和技术人员,第一时间为您解决技术问题。
我们承诺:7×24小时服务,系统故障响应不超过4小时!
