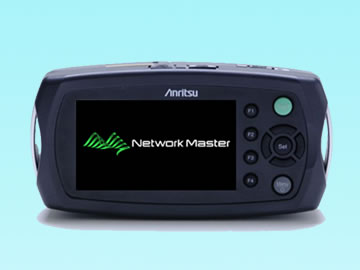

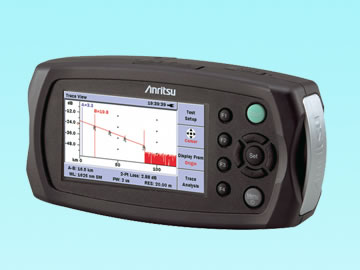

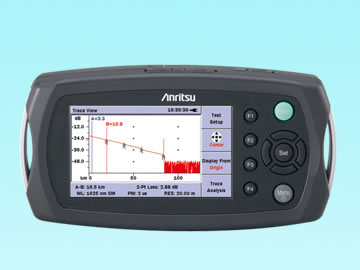

安立MT9090A迷你型光时域反射仪
产品名称：光时域反射仪
型 号：MT9090A
生产厂家：安立（Anritsu）
产 地：日本
适用范围：光通信工程与维护，FTTx工程与维护
产品描述：
安立的最新一代迷你型OTDR——MT9090A，将掌上操作的便利性提升到了一个新的高度，但不以牺牲其测试性能为代价。最小2cm的数据采样、0.8m的事件盲区以及高至38dB的动态范围，简单易用的人性化操作，使得MT9090A能够满足从FTTx接入网、城域网乃至主干光网络的各类测试需求。
产品特点：
仅比PSP游戏机大一点，一只手很容易握住
坚固密封，没有风扇和通风口，灰尘和潮气无法进入机器，可挑战室外恶劣环境
高分辨率和超短盲区保证评估1×32或1×64的整个PON网络
1625nm或1650nm适用于PON的在线监测且不需要外接滤波器
真正一键式故障定位，不需要艰难地设置参数即可测试，方便使用
清晰的通过/失败结果
OTDR内含一段10米预置哑光纤，可轻松评估验证被测光纤的前端特性
4.3英寸高分辨率彩色显示屏，宽屏格式适合OTDR曲线的完美显示
可使用镍氢标准电池或5号镍氢/碱性电池供电
OTDR接口内集成有光功率计
配有腕带可防止仪表突然滑落
技术指标：
|
模块型号 |
MU909015A6 |
MU909014A/A1/B/B1 |
|
采样分辨率 |
0.02m |
0.05m |
|
采样点 |
250,001pts |
125,001pts |
|
距离精确度 |
±(1m+测试距离×3×10-5+采样分辨率) |
|
|
数据存储 |
40MB内存：约1000条以上曲线，外部USB存储器：1GB约30000条曲线 |
|
|
接口 |
USB1.1 Type A/B |
|
|
显示器 |
4.3英寸TFT-LCD（480×272） |
|
|
电池 |
NiMH标准电池，NiMH或碱性AA电池，标准电池可连续使用8小时 |
|
|
工作温度 |
-10℃~+50℃ |
-5℃~+40℃ |
|
贮存温度 |
-30℃~+70℃ |
-20℃~+60℃ |
|
湿度 |
0~95％非冷凝 |
0~80％非冷凝 |
|
尺寸/重量 |
190×96×48mm / 700g |
|
MT9090A OTDR模块技术指标：
|
型 号 |
波 长 |
动态范围 |
事件盲区 |
衰减盲区 |
其它功能 |
|
MU909014A-053 |
1625nm |
32.5dB |
1m |
5m |
— |
|
MU909014A1-053 |
VLD |
||||
|
MU909014A-054 |
1650nm |
— |
|||
|
MU909014A1-054 |
VLD |
||||
|
MU909015A6-053 |
1625nm |
35dB |
0.8m |
4.5m |
PM, LS, |
|
MU909015A6-054 |
1650nm |
||||
|
MU909014B-056 |
1310/1550nm |
32.5/31dB |
1m |
5m |
PM |
|
MU909014B1-056 |
PM, VLD |
||||
|
MU909015B-056 |
37/36dB |
PM |
|||
|
MU909015B1-056 |
PM, VLD |
||||
|
MU909014C-057 |
1310/1550/1625nm |
32.5/31/32.5dB |
0.8m |
4/4.5/4.5m |
PM |
|
MU909014C-058 |
1310/1550/1650nm |
||||
|
MU909015C-057 |
1310/1550/1625nm |
38/37/35dB |
|||
|
MU909015C-058 |
1310/1550/1650nm |
||||
|
MU909014C6-057 |
1310/1550/1625nm |
32.5/31/32.5dB |
PM, LS, |
||
|
MU909014C6-058 |
1310/1550/1650nm |
||||
|
MU909015C6-057 |
1310/1550/1625nm |
38/37/35dB |
|||
|
MU909015C6-058 |
1310/1550/1650nm |
* 注：
PM：光功率计
LS：稳定光源
VLD：红光源
LTS：损耗测试仪
PON-PM：PON光功率计
配置信息：
|
附件 |
主机、电池、AC适配器/充电器、快速操作指南、用户手册、携带包、背带 |
