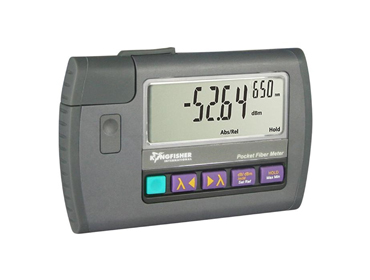

澳大利亚kingfisher KI 9600系列袖珍式光功率计
光通信测试仪器
• 可检测单模、多模或塑料光纤，可达6个波长
• 多光纤极性检查和光纤识别
• 环形通量测试
• 光纤频率识别
• 创新和有用 的可视故障定位VisiTester 特征
袖珍式光功率计
光通信测试仪器
• 系统功率测试
• 衰减测试
• 光纤识别
• PON波长可选

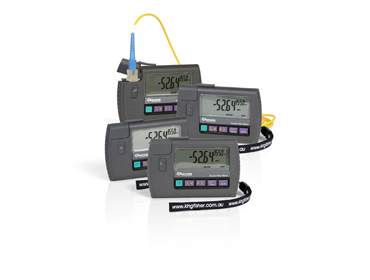

KI 9600A系列袖珍型光功率计用来测试光通信系统
2% 校准精度，简单操作以及高适用性，能实现非凡的测量效果
探测器和校准功能可覆盖到大部分的连接器类型、光纤类型、普通波长以及+24 to -60 dBm功率范围。
特点

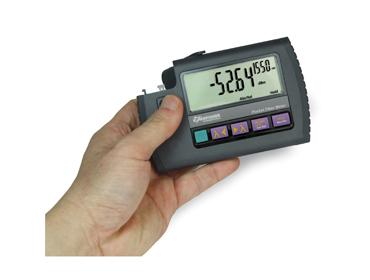

• 带弹簧夹的，袖便携式
• 有专利权的低成本互换连接器

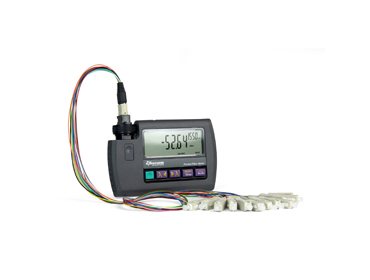

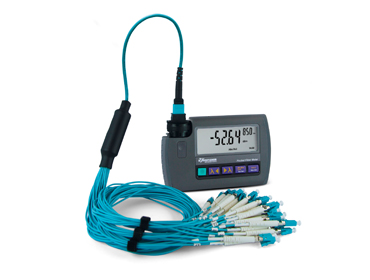

• 多光纤识别功能
• 阳光下易读显示
• 显示dBm、dB、线性度、频率Hz
• 调制信号功率值平均模式
• 低技巧测量的有限特征模式
• 使用简单
• 300小时电池寿命
• 最大/最小值记录及显示
• 9 个校准波长
•结实、重量轻
• 3年校准循环
• 3年保修
• 澳大利亚制造

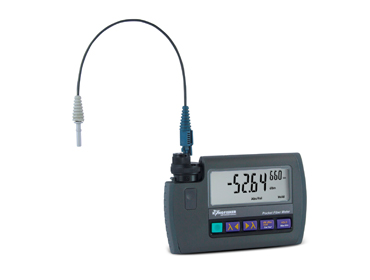

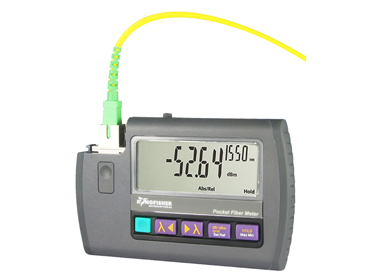

KI 9600 系列 - 光功率计
这款袖珍式光功率计对测量单模、多模和塑料光纤系统的绝对和相对光功率及语音测试是非常理想的。高的追溯精度和易于使用使得这款袖珍式光功率计非常适合在野外和实验室使用。坚固的结构能防潮，有橡胶外壳，可承受超过2米高空到硬地面的摔落。它符合MIL PRF 28800 中2级的一般要求。当与KI9800光源一起使用时，多光纤识别功能可识别多达12根光纤.
光纤功率计的统一不确定度涵盖了所有的功率等级、温度、连接器和光纤类型，无需预热或者暗电流补偿。
3年保修，电池寿命达300小时，测试简便高效
这个光功率计显示mW、µW、nW、dB、dBm到0.01dB分辨率，可以存储每个波长参考值。
功率平均模式测量调制信号的平均功率。
简便模式能够方便用户设置，通过较少测量技巧，提高测试信心和便于使用查询。
可互换的光学连接器防灰尘和防跌落 ，其他型号包括流行的LC款式
InGaAs功率计对900-1650nm范围的单模测试是首选的方案
Ge功率计对660-1550nm范围的测试提供了合适的精度
H系列功率计可用于高功率检测。它们可消除波长和反射影响。对于PON测试，可选择波长的KI 9600ws01 GE非常适合测量1550 nm。
测试1毫米的塑料光纤，带状光纤、MT-RJ、扩束连接器等，可参考KI 9600-xl宣传册
Response l nm | Damage level dBm | Calibration l nm | Power range dBm | Tone & mulita-fiber ID sensitivity dBm | Midrange linearity1 dB | Calibration Accuracy2 % | Polarization Sensitivity dB | Total Uncertainty3, 5 dB | l Sensitivity5 ± 30 nm dB |
InGaAs detector | |||||||||
600 ~ 1700 | +15
| 660, 850 1300, 1310, 1390, 1490, 1550, 1610, 1625 | +5 ~ -60 | -40 -50
| 0.02 | 2 % (0.09 dB) | < 0.005 | 0.3 | 0.03 |
H3B (InGaAs) detector | |||||||||
800 ~ 1700 | +274
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +24 ~ -40 | -20 -30
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
H5 (InGaAs) detector | |||||||||
800 ~ 1700 | +25
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +15 ~ -50 | -30 -40
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
Ge detector | |||||||||
600 ~ 1650 | +15 | 635,650,660,780,1610, 1625 850, 1300, 1310, 1390, 1490, 1550 | +10 ~ -60 | -40 -50 | 0.04 | 2 % (0.09dB) | < 0.005 | 0.5 | 0.04 |
typical | typical | max | typical | ||||||
Response l Nm/测试波长 | Damage level dBm/损坏等级 | Calibration l Nm/校准波长 | Power range dBm/功率范围 | Tone & mulita-fiber ID sensitivity dBm/光纤识别和频率测试灵敏度, | Midrange linearity1 dB中档线性度 | Calibration Accuracy2 % 校准酒精度 | Polarization Sensitivity dB 极性灵敏度 | Total Uncertainty3, 5 dB/ 统一不确定度 | l Sensitivity5 ± 30 nm dB/波长敏感度 |
InGaAs detector | |||||||||
600 ~ 1700 | +15
| 660, 850 1300, 1310, 1390, 1490, 1550, 1610, 1625 | +5 ~ -60 | -40 -50
| 0.02 | 2 % (0.09 dB) | < 0.005 | 0.3 | 0.03 |
H3B (InGaAs) detector | |||||||||
800 ~ 1700 | +274
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +24 ~ -40 | -20 -30
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
H5 (InGaAs) detector | |||||||||
800 ~ 1700 | +25
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +15 ~ -50 | -30 -40
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
Ge detector | |||||||||
600 ~ 1650 | +15 | 635,650,660,780,1610, 1625 850, 1300, 1310, 1390, 1490, 1550 | +10 ~ -60 | -40 -50 | 0.04 | 2 % (0.09dB) | < 0.005 | 0.5 | 0.04 |
typical | typical | max | typical | ||||||
技术规格
注1：中档线性不包括顶部5分贝和底部10分贝的范围。
注2：校准条件：非相干光，--35±5 dBm, 23±1°C, ±1 nm, 10±3 nm FWHM, PC 陶瓷连接器，, 100 mm光纤
注3：包括：不同的光学连接器类型，校准不确定度，温度和范围的线性，高达200mm光纤芯直径。
注4：H5照射维持2分钟就会造成伤害。。
注5：：黑体字代表校准波长
一般规格
Parameters/ 参数 | Value/ 数值 |
Battery life/ 电池寿命 Size/体积 Weight/重量 | 300 销售 124 x 81 x 25 mm, 4.9 x 3.2 x 1.0” 0.15 kg, 0.33 lb. Shipping 0.5 kg, 1.1 lb. |
Operating / Storage 使用和储存温度 Relative humidity/ 相对湿度 Case/保护套 Tone detection/ 频率测试 Calibration cycle/校准时限 | -15 to 55 °C / -25 to 70 °C 0 ~ 95% PC/橡胶护套，防潮，防1米跌落 200 ~ 2500 Hz ± 2 % 3 years |
Max / min 最大最小值 Power/ 电源 | 记录最大最小值保证测试稳定性 2 alkaline AAA cells. 可选自动关机和低电量显示 |
订货信息
Description | Part number |
Instrument, Power Meter InGaAs | KI 9600A-InGaAs |
Instrument, Power Meter H3B | KI 9600A-H3B |
Instrument, Power Meter H5 | KI 9600A-H5 |
Instrument, Power Meter Ge | KI 9600A-Ge |
标准配件
Description | Quantity |
选件复合适配器，陶瓷套管, SC/SC (OPT046) | 1 |

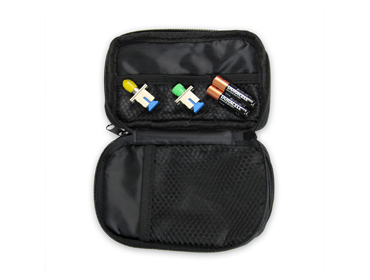

Carry pouch (OPT156*)/ 便携包 | 1 |

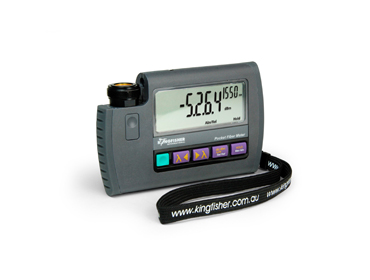

Wrist strap/腕带 | 1 |
Calibration certificate/ 校准证书 | 1 |
QA certificate/合格证 | 1 |
Quick guide/ 用户手册 | 1 |
该仪器提供了无金属可互换连接器适配器。光功率计需要与PC和APC连接器搭配使用。可见激光连接器套圈类型是固定的，客户可指定PC或APC。绿色代表APC。
可选附件
Description | Part number |
选件包 KI9000, 含有: 1) 复合适配器，陶瓷套管, SC/ST (OPT040) 2) 复合适配器，陶瓷套管, SC/LC, metal body (OPT076) | OPT148 1 1 |
3) 软包 4) AAA 碱性电池 | 1 2 |
可选可互换的连接适配器(选件）
Description | Part number |
复合适配器，陶瓷套管, SC/FC | OPT051 |
复合适配器，陶瓷套管, SC/LC, 金属制 | OPT076 |
复合适配器，陶瓷套管, SC/ST | OPT040 |
复合适配器，陶瓷套管, SC/D4 | OPT055 |
复合适配器，陶瓷套管, SC/MU | OPT080 |
复合适配器，陶瓷套管, SC/LSA-DIN47256 | OPT071 |
复合适配器，陶瓷套管, SC/E2000 | OPT060 |
复合适配器，陶瓷套管, SC/E2000 绿色 | OPT060G |
复合适配器，陶瓷套管, SC/Universal 1.25 mm | OPT084 |
复合适配器，陶瓷套管, SC/Universal 2.5 mm | OPT081 |
复合适配器，陶瓷套管, SC/SMA 905/906 | OPT082 |
复合适配器，陶瓷套管, SC/F3000 or LC 单联, 塑料制 | OPT072 |
光功率计既可以用PC连接器，也可以用APC连接器。
