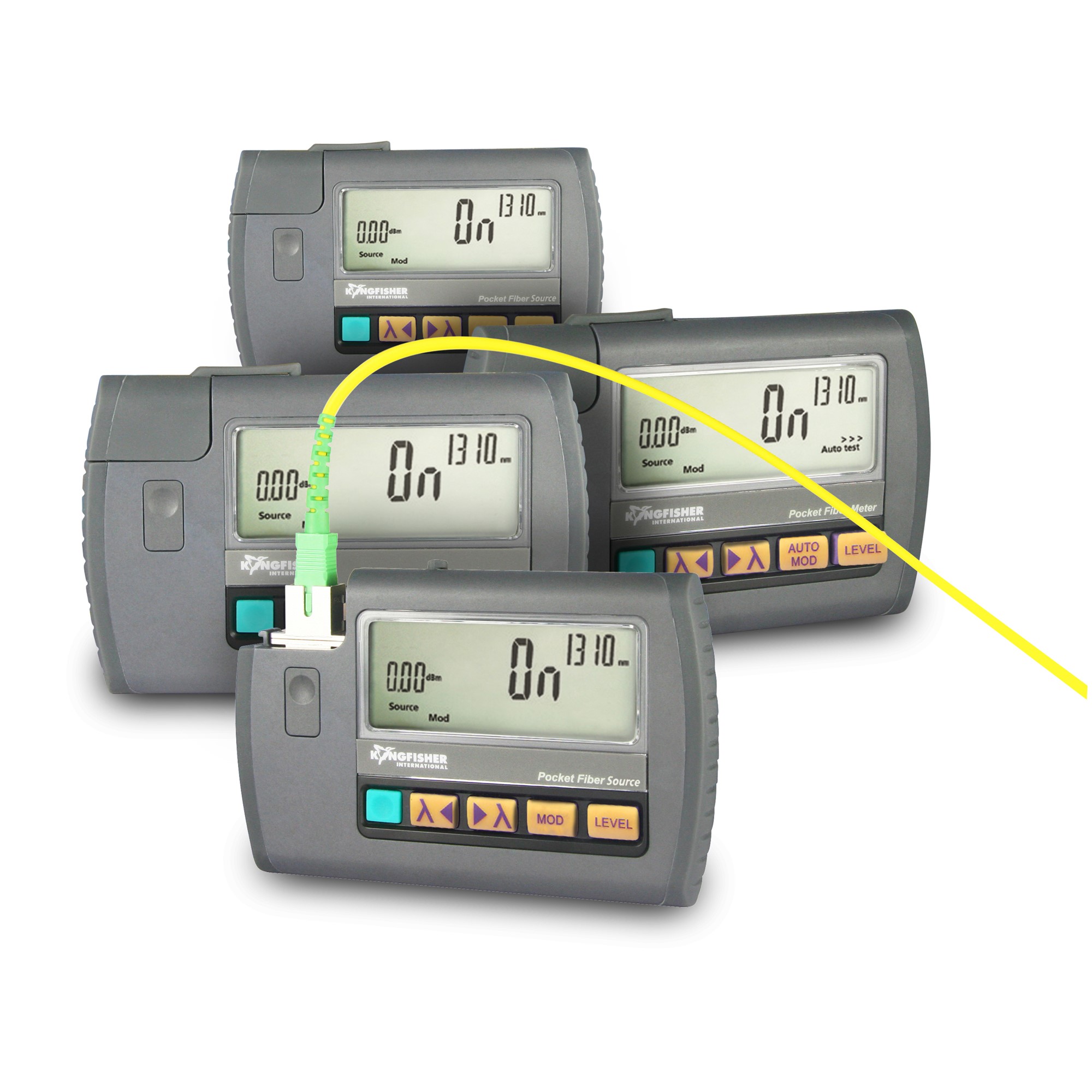

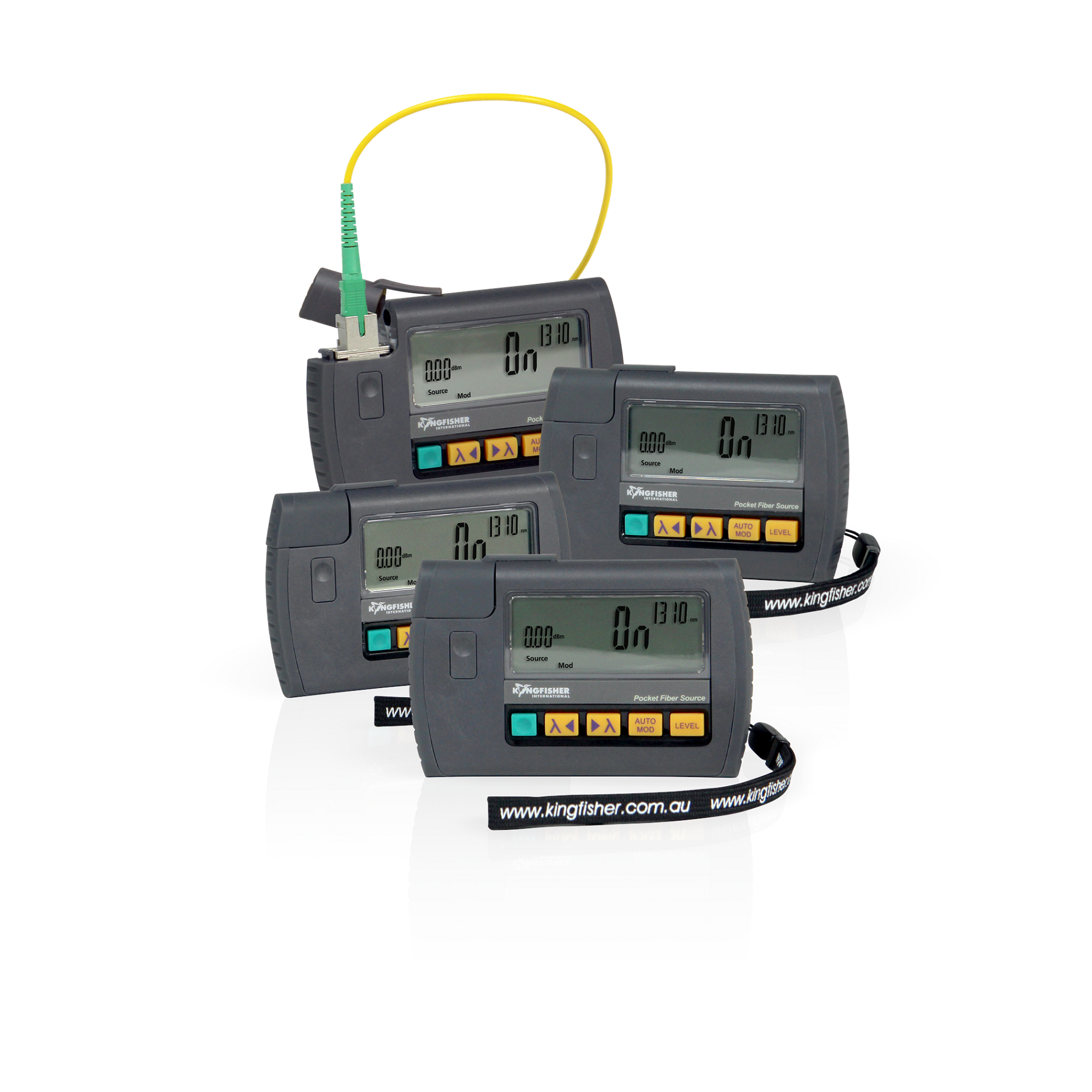

澳大利亚翠鸟KI 9800系列袖珍式光源

发布时间:2019-02-27人气:28

 光通信测试仪器

• 单模多模 或者 塑料光纤/光缆损耗测试仪

• 连续性测试

• 故障定位仪

• 一般测试和维护

KI 9800a系列袖珍光纤光源13个波长下,用于测试光纤系统中的光纤损耗、多光纤的极性检查或故障检测

,稳定,结实易操作,实现卓越的测量置信度特点

源或故障定位用于所有类型的光纤

弹簧夹袖珍便携式

卓越的光功率稳定性

极好的再连接可重复性

可互换连接器

长电池寿命

技巧测量的简易模式

多光纤识别频率功能

控制模式下的多模光源

可见故障定位距离可达10公里

与其他仪器的自动测试兼容性

阳光下易读显示

•3年保修和校准循环

澳大利亚制造





KI 9800 系列 - 光源




KI 9800a

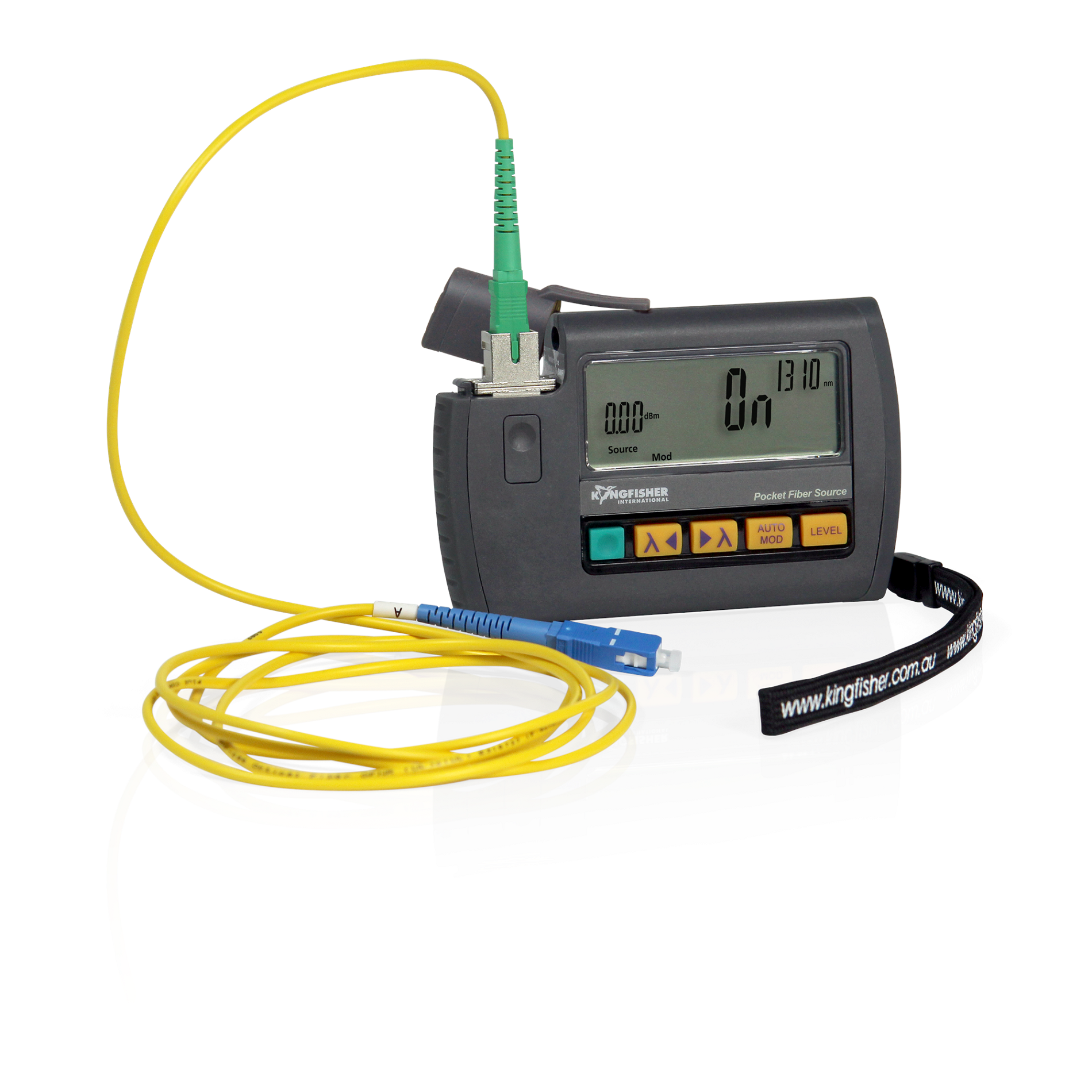

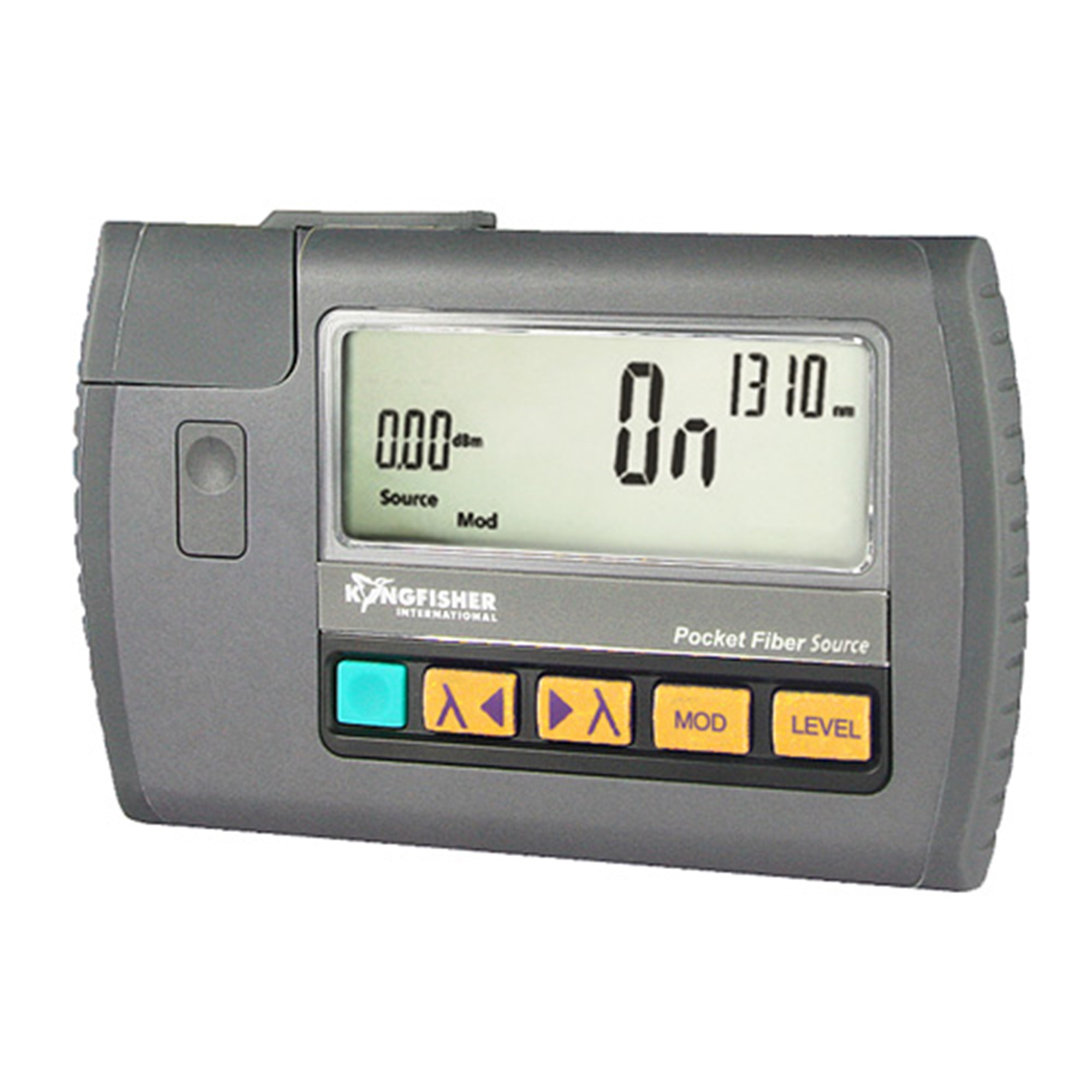

袖珍式光纤光源用于对单模、多模或塑料光纤进行光纤损耗测试、极性检查或故障检测

坚固的结构防潮,橡胶外壳,可承受超过2高空到硬地面的摔落。它符合MIL PRF 28800 2的一般要求。

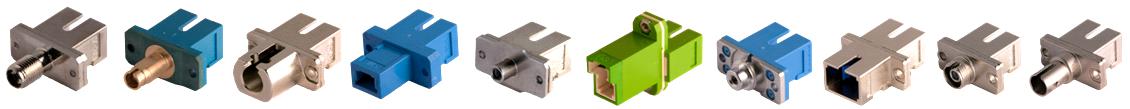

可互换的光连接器是灰尘和落地保护提供SC适配器,其他类型也包括LC款式。无金属适配器可避免光连接器在高功率系统中受到污染

再连接的重复性小于0.1分贝,可形成极好的操作源稳定性。

当与自动检测功能的光功率计或光损耗测试仪结合使用时,可进行一键多波长光损耗测试。

与光功率计结合使用时,测试频率功能能够用于光纤检测识别、连续性测试、故障探测和线路定位。

当与光纤识别光功率计一起使用时,可设置光源一次准确识别12光纤。





1310 / 1490 / 1550 / 1625 nm 激光光源与本公司的KI 9600 KI2600光功率计结合,对单模测试是最理想的。

850 / 1300LED光源本公司的KI 9600 KI2600光功率计结合模测试是最理想的。他们满足环形通量标准,可提供一致可靠的测试结果。

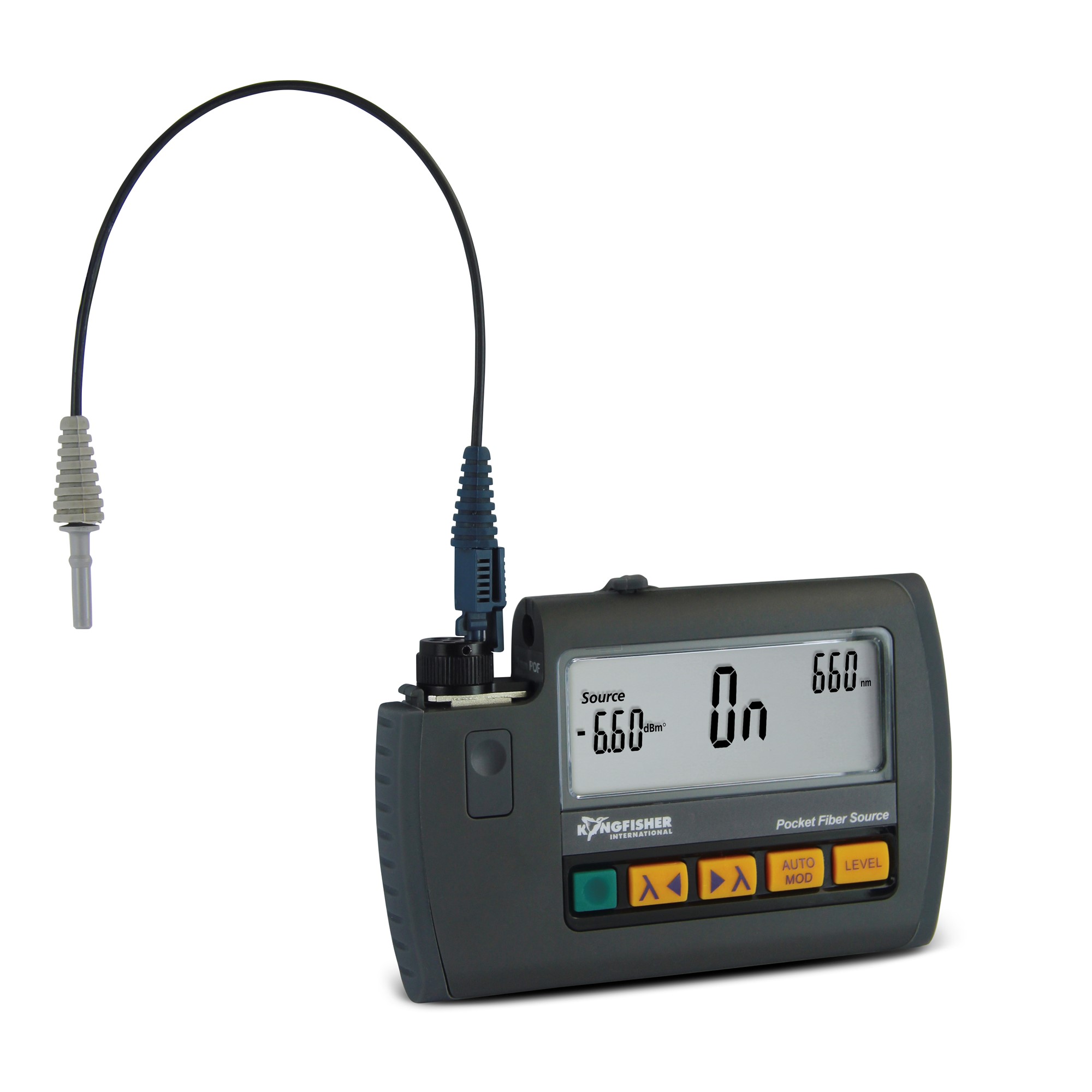

650/660 nm LED光源与本公司的KI 9600XL KI2600XL光功率计结合,对塑料光纤(POF)测试是最理想的。

用于多模光纤测试的850nmVCSL光源只能满足一些特殊要求。

635nm激光VFL1级激光可见故障定位器对短距离应用最佳

650nm激光VFL2m级激光可见故障定位器对长距离应用最佳 ,可达10公里。这两种定位仪相比笔式激光定位仪提供更好的用眼安全。

简易模式能够方便用户设置,通过较少测量技巧,提高测试信心和便于使用查询







技术规格

Parameters参数

Value数值

Battery life电池寿命

Size/尺寸

Weight/重量

Laser/LED 光源: 40/35 小时( Autotest典型值

124 x 81 x 25 mm / 4.9 x 3.2 x 1.0”

0.15 kg / 0.33 lb. Shipping 0.5 kg / 1.1 lb.

Operating / Storage使用和存储温度

Relative Humidity/相对湿度

Case/保护套

15 to 55 °C / -25 to 70 °C

0 ~ 95%

PC套带防尘帽,2.5米防跌落

Power电源

Multi-fiber ID

Calibration cycle 校准周期

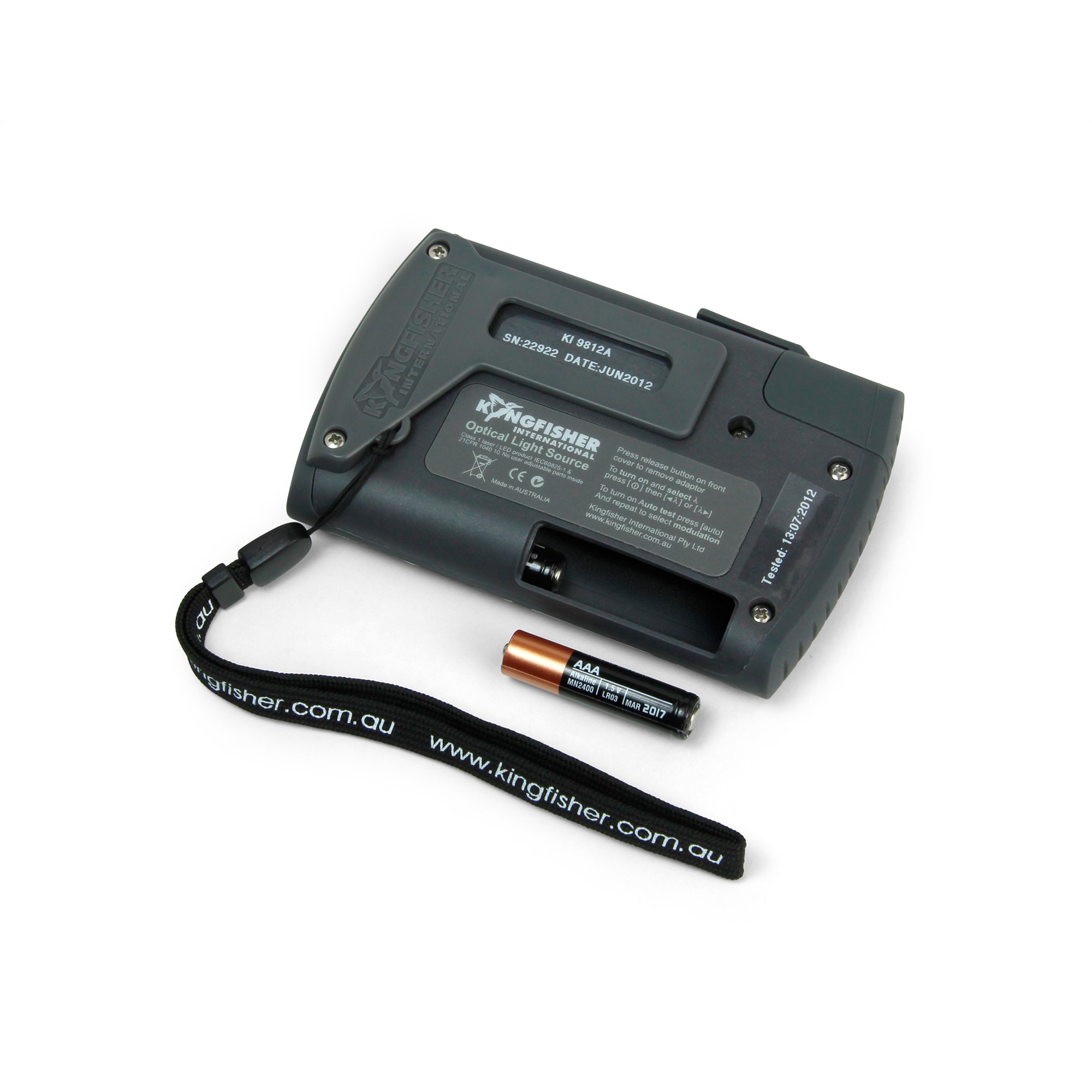

2 Alkaline AAA cells. 可选自动关机低电量指示功能

12条光纤

1级或者2级激光

1级或2级激光/ LED红外仪器。在任何情况下使用,对眼睛都是安全的。

只有650 nm 可见损耗定位仪是2M级。警告!当使用放大设备时,伤害眼睛标准iec60825-121cfr1040.10

拥有澳大利亚和国际专利。技术资料如有变更,恕不另行通知,作为我们持续改进计划的一部分。



订购信息

标准附件

Description

Quantity

 复合适配器, 陶瓷套管, SC/SC

50 & 62.5 µm 光纤测试卷轴 (OPT701) 只用于MM LED 光源

1

1

用户手册

1

Soft carry pouch (OPT156)软包

1

Wrist strap/腕带

QA certificate合格证

1

1








选择附件


Description

Part number

复合适配器, 陶瓷套管, SC/FC

OPT051

复合适配器, 陶瓷套管, SC/LC,金属制

OPT076

复合适配器, 陶瓷套管, SC/ST

OPT040

复合适配器, 陶瓷套管, SC/D4

OPT055

复合适配器, 陶瓷套管, SC/MU

OPT080

复合适配器, 陶瓷套管, SC/LSA-DIN47256

OPT071

复合适配器, 陶瓷套管, SC/E2000

OPT060

复合适配器, 陶瓷套管, SC/E2000 绿色

OPT060G

复合适配器, 陶瓷套管, SC/Universal 1.25 mm

OPT084

复合适配器, 陶瓷套管, SC/Universal 2.5 mm

OPT081

复合适配器,  SC/POF multi

OPT0774

复合适配器, 金属套管, SC/SMA 905/906

OPT082

复合适配器, 陶瓷套管, SC/F3000 or LC 单联,塑料壳

OPT072






 4: 微型TOSLINK光纤电缆,端接,HFBR系列(单工和双工),2.5mm。用户转为所需的孔尺寸。实际孔径3.853.53.22.552.42.3毫米×8.5毫米深



这种光源在订货时,需要考虑PCAPC的连接器类型。普通的连接器适配器在光源使用时,会导致降低性能。

历史记录


Revision

Date

Editor

Change Description

30

14/6/2017

TO Ng

OPTICAL SPECIFICATIONS section:

added output power(-13dBm) and accuracy (±2dB) @ 200um PCF.

Added Note 3 to indicate condition for the output accuracy specifications.



Reason for change: see attachment below…
